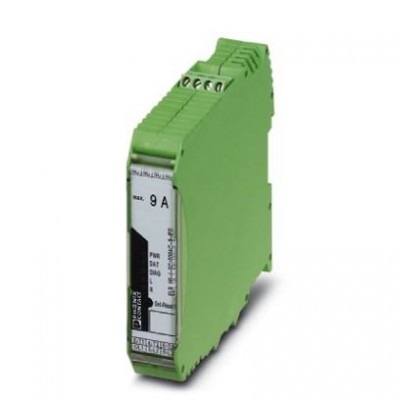

Гибридный пускатель - ELR H5-I-SC/500AC-9-IFS - 2905160
Описание
Подключаемый к сети гибридный пускатель для реверсирования 3-фазн. двигателей до 500 В перем. тока, выход. ток 9 А, настр. схема отключения при перегрузке и винтовые зажимы, соединитель для монтажной рейки прилагается.Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27024002 |
| eCl@ss 5.1 | 27024002 |
| eCl@ss 6.0 | 27024002 |
| eCl@ss 7.0 | 27024002 |
| eCl@ss 8.0 | 27024002 |
| eCl@ss 9.0 | 27024002 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001037 |
| ETIM 3.0 | EC001037 |
| ETIM 4.0 | EC001037 |
| ETIM 5.0 | EC001037 |
| ETIM 6.0 | EC001037 |
| UNSPSC | |
| UNSPSC 13.2 | 25173902 |
| Активная часть | |
| Индикация рабочего напряжения | LED зел. |
| Частота сети | 50/60 Гц |
| Выходные данные | |
| Время срабатывания | < 0,5 c |
| Выходные данные выхода нагрузки | |
| Время охлаждения | 20 мин. (для автоматического сброса) |
| Диапазон рабочих напряжений | 42 В AC ... 550 В AC |
| Диапазон токовой нагрузки | 1,5 A ... 9 A (см. Изменение хар-к) |
| Расчетное импульсное напряжение Ue | 500 В AC |
| Расчетный рабочий ток Ie | 9 A (AC-51) 7 A (AC-53a) |
| Ток утечки | 0 мА |
| Характеристика срабатывания согласно МЭК 60947-4-2 | Класс 10A |
| Данные UL | |
| Category code | NLDX / NRNT |
| FLA | 7,6 A (480 В AC) |
| Group installation | 20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded) 30 A (class CC or J, SCCR 100kA (480 V AC), #24 - 14 AWG max, solid and stranded) |
| Horsepower ratings | 2 hp (120 V AC / 208 V AC) 5 hp (277 V AC / 480 V AC) |
| Допуски / соответствия | |
| Сертификат UL | NLDX.E228652 NRNT.E172140 |
| Общие сведения | |
| SCCR | 100 кA (480 В AC (предохранитель 30 A класс CC / 30 A класс J (High-Fault))) 5 кA (480 В AC (предохранитель 20 A RK5 (Standard-Fault))) |
| Индикатор состояния | LED желт. |
| Индикация ошибок | СИД красн. |
| Монтажное положение | Вертикальное (горизонтальная монтажная рейка, отвод двигателя снизу) |
| Рассеиваемая мощность, макс. | 7 Вт |
| Рассеиваемая мощность, мин. | 0,88 Вт |
| Расчетное импульсное напряжение | 6 кВ |
| Режим работы | 100 % ED |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | установка в ряд, расстояние см. на графике изменения характеристик |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Цепь управления |
| Питание | |
| Номинальный ток питания цепи управления IS | 60 мА |
| Расчетное напряжение питания цепи управления US | 24 В DC |
| Питание устройства | |
| Диапазон напряжения питания цепи управления | 19,2 В DC ... 30 В DC |
| Размеры | |
| Высота | 106,6 мм |
| Глубина | 113,7 мм |
| Резьба винтов | M3 |
| Релейные выходы: цепь активации | |
| Частота коммутации | ≤ 2 Гц (зависимый от нагрузки) |
| Стандарты и предписания | |
| Изоляция | Безопасное разделение (МЭК 60947-1) |
| Расчетное напряжение изоляции | 550 В |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 60 °C (Cоблюдайте кривые) |
| Ширина | 22,5 мм |
| Функции | |
| Наименование | Изоляционные характеристики между управляющим входным и питающим напряжением, цепью вспомогательного тока и силовой электрической цепью |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм ... 0,6 Нм (5-7 lbs-in) |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Цифровые выходы | |
| Наименование, выход | Выход перемен. тока |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
