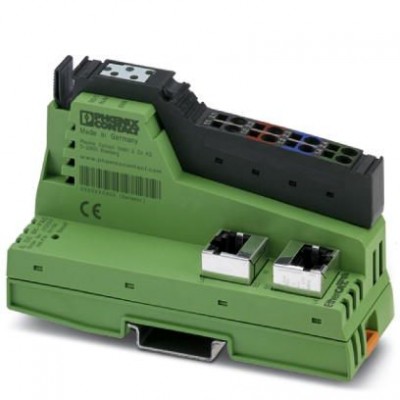

Устройство сопряжения с шиной - IL EC BK-PAC - 2702507
Описание
Inline, Устройство сопряжения с шиной, EtherCAT®, Гнездо RJ45, скорость передачи данных в локальной шине: 500 кбит/с / 2 Мбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки. Шинный интерфейс предназначен для применения в сети EtherCAT® и является связующим звеном для соединения с системой ввода-вывода Inline.К шинному интерфейсу можно подсоединять в ряд до 63 устройств Inline.
EtherCAT® - зарегистрированная марка и запатентованная технология, с лицензией от компании Beckhoff Automation GmbH, Германия.
Для интеграции станции Inline в систему программирования в наличии соответствующий файл ESI.
Данный файл можно загрузить с нашего сайта phoenixcontact.net/products.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250203 |
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242608 |
| eCl@ss 6.0 | 27242608 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001434 |
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 43201404 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейс Ethernet | |
| Среда передачи | Ethernet на базе витой пары, с интерфейсом RJ45 |
| Интерфейсы | |
| Скорость передачи данных | 100 Мбит/с (Полный дуплекс) |
| Общие сведения | |
| Вес нетто | 169 г |
| Диагностические сообщения | Сообщения об объекте 10F3hexистория диагностирования |
| Потребляемая мощность | тип. 1,7 Вт (Прибор, общ.) |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | cо штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Потенциалы Axioline | |
| Источники питания | макс. 0,8 A |
| Потребляемый ток | тип. 70,6 мА (оконечные устройства локальной шины не подключены) макс. 0,9 A (С подсоединением максимального количества клемм ввода-вывода) |
| Размеры | |
| Высота | 119,4 мм |
| Глубина | 71,5 мм |
| Указание по размерам | Размеры корпуса |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 40 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Указание | Степень защиты согласно декларации производителя о соответствии |
