Устройство защиты от перенапряжений - D-LAN-CAT.5-FP - 2800723
Описание

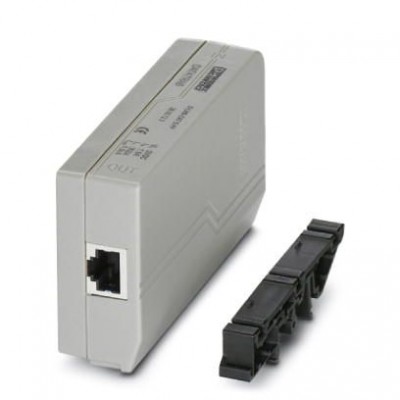

Устройство тонкой защиты от перенапряжения по классу D (CAT.5), для сетей Token Ring, ISDN, DS1, Ethernet и Power over Ethernet (PoE) "Mode A" и "Mode B". Промежуточный штекер RJ45 с отдельным заземляющим проводом и основанием для подсоединения к монтажной рейке NS 35.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27140201 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, сим. | ≤ 1 дБ (100 МГц/100 Ом) |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Емкость (фаза-земля) | тип. 5 пФ (f =1 МГц / VR = 0 В) |
| Емкость (фаза-фаза) | тип. 15 пФ (f =1 МГц / VR = 0 В) |
| Класс VDE | B2 C1 |
| Макс. напряжение при длит. нагрузке UC | ± 5 В DC |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | > 100 МГц |
| Максимальное напряжение при длительной нагрузке UC (провод-провод) | ± 5 В DC (± 57 В DC/ PoE+) |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | ≤ 25 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | ≤ 25 A |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 350 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 350 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 750 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 750 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 25 В ≤ 90 В (PoE) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 25 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 700 В (C1 - 350 A) |
| Остаточное напряжение при In (фаза-фаза) | ≤ 35 В (C1 - 350 A) ≤ 110 В (C1 - 350 A) |
| Уровень защиты Up (жила-жила) | ≤ 20 В (B2 - 1 кВ / 25 A) ≤ 90 В (B2 - 1 кВ / 25 A - PoE) ≤ 35 В (C1 - 700 В / 350 A) ≤ 110 В (C1 - 700 В / 350 A - PoE) |
| Уровень защиты Up (жила-земля) | ≤ 700 В (B2 - 1 кВ / 25 A) ≤ 700 В (C1 - 700 В / 350 A) |
| Устойчивость к импульсному току (фаза-земля) | B2 (1 кВ/25 A) C1 (700 В / 350 A) |
| Устойчивость к импульсному току (фаза-фаза) | B2 (1 кВ / 25 A) C1 (700 В / 350 A) |
| Эффективный рабочий ток IC при UC | ≤ 600 мкA |
| Кабель | |
| Переходное затухание | ≤ 63,3 дБ (1 МГц/100 Ом) ≤ 43,6 дБ (16 МГц/100 Ом) ≤ 30,1 дБ (100 МГц/100 Ом) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Конструкция | Промежуточный штекер для установки на монтажную рейку |
| Направление действие | Line-Line & Line-Ground/Shield |
| Номинальный ток IN | ≤ 1,5 A (25 °C) |
| Стандарты для воздушных путей и путей утечки | МЭК 60664 |
| Тип монтажа | Соответствующий промежуточный штекер и DIN-рейка 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 110 мм |
| Глубина | 60 мм (с адаптером NS35) |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | B2 C1 |
| Стандарты/нормативные документы | IEC 61643-21/A1 2008 GB/T 18802.21 2004 EN 61643-21/A1 2009 |
| Технические данные | |
| Полюсов | 8 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 28 мм |
| Характеристики клемм | |
| Тип подключения ВХОД | Гнездо RJ45 |
| Тип подключения ВЫХОД | Гнездо RJ45 |
| Габариты и материалы | |
| Материал корпуса | ABS |
| Дополнительные особенности | |
| Цвет | cерый |
| Монтажные характеристики | |
| Тип подключения | Подключение с помощью кабеля |
