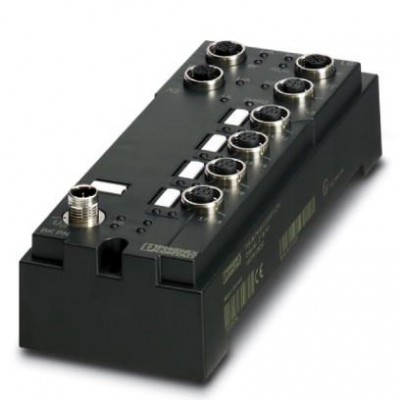

Устройство сопряжения с шиной - FLM BK PN M12 DI 8 M12-2TX - 2736741

Name: Устройство сопряжения с шиной - FLM BK PN M12 DI 8 M12-2TX - 2736741
Brand: Phoenix Contact
SKU: 2736741
Price: 31883 RUB
Availability: InStock

Описание

Устройство сопряжения с шиной PROFINET позволяет подключить к локальной шине до 16 устройств. Другие функции: 100 Мбит/с, автосогласование скорости, автоматическая коммутация, SNMP, TFTP, LLDP, 8 цифровых входов, точная диагностика каналов, защита от короткого замыкания / перегрузки, система быстрого подключения M12

Характеристики

eCl@ss
eCl@ss 4.0	27250203
eCl@ss 4.1	27250203
eCl@ss 5.0	27250203
eCl@ss 5.1	27242608
eCl@ss 6.0	27242608
eCl@ss 7.0	27242608
eCl@ss 8.0	27242608
eCl@ss 9.0	27242608
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC001434
ETIM 3.0	EC001604
ETIM 4.0	EC001604
ETIM 5.0	EC001604
ETIM 6.0	EC001599
UNSPSC
UNSPSC 11	43172015
UNSPSC 12.01	43201404
UNSPSC 13.2	32151602
UNSPSC 6.01	43172015
UNSPSC 7.0901	43201404
Входные данные
Входное напряжение	24 В DC
Наименование, вход	Цифровые входы
Интерфейсы
Обозначение, место соединения	Медный кабель
Скорость передачи данных	100 Мбит/с (Автосогласование)
Общие сведения
Вес нетто	335,2 г
Тип монтажа	Настенный монтаж
Окружающие условия
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (эксплуатации)	80 кПа ... 106 кПа (до 2000 м над уровнем моря)
Допустимая влажность воздуха (хранение / транспортировка)	95 %
Степень защиты	IP65/IP67
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Питание
Диапазон напряжения питания	18 В DC ... 30 В DC (с учетом пульсации)
Питание электронного модуля
Ток питания	< 100 мА
Потенциалы Axioline
Электропитание	24 В DC
Потенциалы Fieldline
Напряжение питания UL	24 В DC
Напряжение питания US	24 В DC
Потребляемый ток при UL	макс. 118 мА (при скорости 2 Мбода) тип. 118 мА (при скорости 2 Мбода) макс. 60 мА (при скорости 500 кбод) тип. 60 мА (при скорости 500 кбод)
Потребляемый ток при US	тип. 5 мА (Плюс ток питания датчиков) макс. 600 мА
Ток питания при UL	макс. 4 A
Ток питания при US	макс. 4 A
Разделение потенциалов
Испытательный участок	К периферийному устройству 500 В DC
Размеры
Высота	178 мм
Глубина	50 мм
Расстояние между высверленными отверстиями	168 мм
Технические данные
Полюсов	4
Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Ширина	70 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Функции
Наименование	Шлюз локальной шины
Характеристики клемм
Указание	Для обеспечения надлежащего уровня защиты герметично закройте неиспользуемые гнезда и слоты.
Цифровые входы
Входная характеристика	МЭК 61131-2, тип 1
Диапазон входных напряжений, сигнал "0"	-30 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1"	13 В DC ... 30 В DC
Количество входов	8 (EN 61131-2 Тип 1)
Шлюз локальной шины
Макс. длина локальной шины	20 м
Макс. количество оконечных устройств локальной шины	16
Монтажные характеристики
Тип подключения	Штекерный соединитель M12, с механич. ключом B
