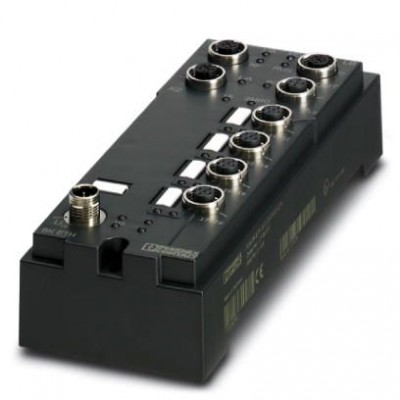

Устройство сопряжения с шиной - FLM BK ETH M12 DI 8 M12-2TX - 2736916
Описание
Устройство сопряжения с шиной Ethernet позволяет подключить к локальной шине до 16 устройств. Другие функции: 10 и 100 Мбит/с, автосогласование скорости, автоматическая коммутация, 8 цифровых входов, точная диагностика каналов, защита от короткого замыкания и перегрузки, система быстрого подключения M12. Устройство сопряжения с шиной Fieldline Modular FLM BK ETH M12 DI8 M12 с 8 цифровыми входами обеспечивает сопряжение станции с локальной шиной Fieldline Modular с сетью Ethernet и дополнительно поддерживает прием и передачу цифровых сигналов. Устройство сопряжения оснащено двумя разъемами Ethernet в форме розетки M12 с механическим ключом типа D. Для создания линейной структуры дополнительные устройства Ethernet подключаются к встроенному управляемому 3-портовому коммутатору. Скорость передачи данных (10 или 100 Мбит/с) определяется устройством автоматически (функция autonegotiation). Переключение между приемными и передающими линиями также производится автоматически (функция автоматической коммутации (autocrossover)). Устройство сопряжения с шиной FLM BK ETH M12 DI8 M12 поддерживает следующие сетевые протоколы:– Modbus/TCP
– Modbus/UDP
– DDI (Device Driver Interface - интерфейс драйвера устройства)
Устройство сопряжения с шиной Ethernet предоставляет в распоряжение высокопроизводительную локальную шину в качестве шины нижнего уровня. Локальная шина может иметь длину до 20 м и обеспечивает подключение до 16 устройств ввода-вывода. Возможность переключения скорости передачи данных в пределах 500 кбод - 2 Мбод обеспечивает гибкую настройку при подключении к системе и позволяет сократить расходы, связанные со складированием. Подключение локальной шины производится с помощью 5-контактных соединителей M12 с механическим ключом типа B. К расположенным в два ряда четырем гнездам с помощью 5-контактных разъемов M12 с механическими ключами типа А возможно подключение 2-, 3- и 4-проводных датчиков.
Цепи питания датчиков защищены от короткого замыкания и перегрузки, что обеспечивает высокую надежность работы оборудования. Наличие диагностических индикаторов и индикаторов питания, а также соответствующих функций контроля режимов работы сети и локальной шины способствует снижению времени простоя и упрощает проведение обслуживания и ремонта оборудования.
Подключение производится с использованием высокоэффективной технологии SPEEDCON, благодаря чему продолжительность подключения можно сократить на 90 %. Кроме того, возможно применение и стандартных разъемов M12.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250203 |
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242608 |
| eCl@ss 6.0 | 27242608 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001434 |
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Входное напряжение | 24 В DC |
| Наименование, вход | Цифровые входы |
| Интерфейсы | |
| Обозначение, место соединения | Медный кабель |
| Скорость передачи данных | 10/100 Мбит/с (Автосогласование) |
| Общие сведения | |
| Вес нетто | 280 г |
| Тип монтажа | Настенный монтаж |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % |
| Степень защиты | IP65/IP67 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 18 В DC ... 30 В DC (с учетом пульсации) |
| Питание электронного модуля | |
| Ток питания | < 100 мА |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Потенциалы Fieldline | |
| Напряжение питания UL | 24 В DC |
| Напряжение питания US | 24 В DC |
| Потребляемый ток при UL | макс. 118 мА (при скорости 2 Мбода) тип. 118 мА (при скорости 2 Мбода) макс. 60 мА (при скорости 500 кбод) тип. 60 мА (при скорости 500 кбод) |
| Потребляемый ток при US | тип. 5 мА (Плюс ток питания датчиков) макс. 600 мА |
| Ток питания при UL | макс. 4 A |
| Ток питания при US | макс. 4 A |
| Разделение потенциалов | |
| Испытательный участок | К периферийному устройству 500 В DC |
| Размеры | |
| Высота | 178 мм |
| Глубина | 50 мм |
| Расстояние между высверленными отверстиями | 178 мм |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 70 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Шлюз локальной шины |
| Цифровые входы | |
| Входная характеристика | МЭК 61131-2, тип 1 |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 13 В DC ... 30 В DC |
| Количество входов | 8 (EN 61131-2 Тип 1) |
| Шлюз локальной шины | |
| Макс. длина локальной шины | 20 м |
| Макс. количество оконечных устройств локальной шины | 16 |
| Монтажные характеристики | |
| Тип подключения | Штекерный соединитель M12, с механич. ключом B |
