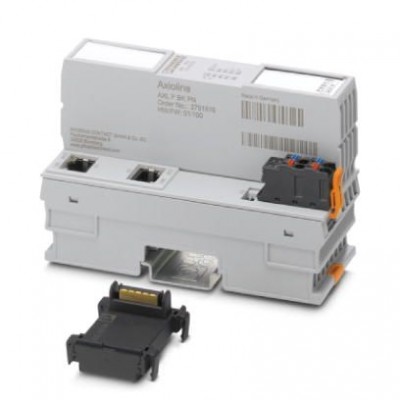

Устройство сопряжения с шиной - AXL F BK PN - 2701815
Описание
Шинный интерфейс F Axioline для PROFINET (включая цокольный модуль шины и штекер). Шинный интерфейс является связующим звеном между сетью PROFINET и системой Axioline F.К существующей сети Ethernet Вы можете при помощи шинного интерфейса подключить до 63 абонентов системы Axioline F
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240490 |
| eCl@ss 4.1 | 27240490 |
| eCl@ss 5.0 | 27242208 |
| eCl@ss 5.1 | 27242608 |
| eCl@ss 6.0 | 27242608 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| UNSPSC | |
| UNSPSC 11 | 39121311 |
| UNSPSC 12.01 | 39121311 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейс Ethernet | |
| Среда передачи | Ethernet на базе витой пары, с интерфейсом RJ45 |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 100 Мбит/с (Полный дуплекс) |
| Общие сведения | |
| Вес нетто | 222 г |
| Потребляемая мощность | макс. 13,7 Вт (с нагрузкой 2 A на UBusдля модулей ввода-вывода) |
| Тип монтажа | Установка на монтажную рейку |
| Указания по значениям массы | со штекером и цокольным модулем |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Описание изделия | |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потенциалы Axioline | |
| Источники питания | 2 A |
| Наименование защиты | Защита от перенапряжений, напряжение питания Защита от подключения с неправильной полярностью, электропитание |
| Потребляемый ток | макс. 570 мА (с 2 A на Uшинедля E/As и UL= 24 В) |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 126,1 мм |
| Глубина | 74 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
| Системные ограничения устройств сопряжения с шиной | |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 |
| Количество поддерживаемых оконечных устройств | макс. 63 (на станцию) |
| Стандарты и предписания | |
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (Монтажное положение: настенный монтаж на горизонтальной монтажной рейке) -25 °C ... 55 °C (Монтажное положение: на выбор) |
| Ширина | 45 мм |
| Функции | |
| Наименование | Axioline F штекер |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
