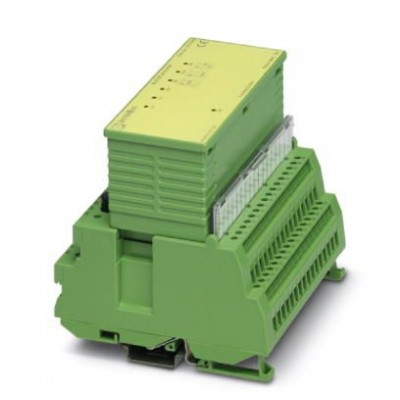

Модуль ввода-вывода - IB ST 24 AO 4/EF - 2700839
Описание
Модуль аналогового вывода INTERBUS-ST, 4 выхода, 0-10 В, ±10 В, 0-20 мA, 4-20 мA, состоящий из: клеммного блока с винтовым зажимом и электронного модуляХарактеристики
eCl@ss | |
eCl@ss 4.0 | 27250303 |
eCl@ss 4.1 | 27250303 |
eCl@ss 5.0 | 27250303 |
eCl@ss 5.1 | 27242601 |
eCl@ss 6.0 | 27242601 |
eCl@ss 7.0 | 27242601 |
eCl@ss 8.0 | 27242601 |
eCl@ss 9.0 | 27242601 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
ETIM | |
ETIM 3.0 | EC001596 |
ETIM 4.0 | EC001596 |
ETIM 5.0 | EC001596 |
ETIM 6.0 | EC001596 |
UNSPSC | |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
UNSPSC 6.01 | 43172015 |
UNSPSC 7.0901 | 43201404 |
Аналоговые входы | |
Время цифроаналогового преобразования | макс. 1 мс (С учетом скорости нарастания выходного напряжения) |
Разрешение АЦП | 12 бит |
Аналоговые выходы | |
Представление выходного значения | 16 бит с дополнением до двух |
Воздушные пути и пути утечки | |
Напряжение | 24 В DC |
Выход сигнала измерительного преобразователя | |
Выходной сигнал, ток | 0 мА ... 20 мА (Режимы SF и SF4) 4 мА ... 20 мА (Режим SF4) |
Выходные данные | |
Выходной сигнал, напряжение | -10 В ... 10 В (Режим BP) 0 В ... 10 В (Режимы SF и SF4) |
Нагрузка / выходная нагрузка, выход напряжения | > 2 кΩ |
Нагрузка / выходная нагрузка, выход тока | до 500 Ω |
Интерфейс Ethernet | |
Среда передачи | Медь |
Интерфейсы | |
Количество каналов | 2 |
Скорость передачи данных | 500 кбит/с |
Общие сведения | |
Вес нетто | 585 г |
Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения Выход из строя предохранителя F1 Передача сообщений об ошибках периферии на устр-во сопряжения Отказ питания периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
Потребляемая мощность | тип. 0,5 Вт |
Режим работы | Режим передачи данных процесса (4 слова) |
Тип монтажа | Установка на монтажную рейку |
Окружающие условия | |
Давление воздуха (хранение / транспортировка) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Степень защиты | IP20 |
Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Питание измерительного преобразователя | |
Диапазон номинального напряжения питания | 19,5 В DC ... 30,2 В DC (включая все отклонения и коэффициент пульсации) |
Потенциалы Axioline | |
Потребляемый ток | тип. 54 мА макс. 80 мА |
Электропитание | 9 В DC (из локальной шины ST) |
Разделение потенциалов | |
Испытательный участок | Шина / выходы 500 В AC 50 Гц 1 мин. Электропитание / выходы 500 В AC 50 Гц 1 мин. Электропитание / защитный проводник 500 В AC 50 Гц 1 мин. Напряжение на периферийном устойстве / защитный проводник 500 В AC 50 Гц 1 мин. |
Размеры | |
Высота | 116 мм |
Глубина | 117 мм |
Технические данные | |
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
Ширина | 118 мм |
Указание | |
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
Функции | |
Наименование | Обеспечение логических схем |
Цифровые входы | |
Защитная цепь / модуль | Cтабилитроны |
Цифровые выходы | |
Наименование, выход | Аналоговые выходы |
