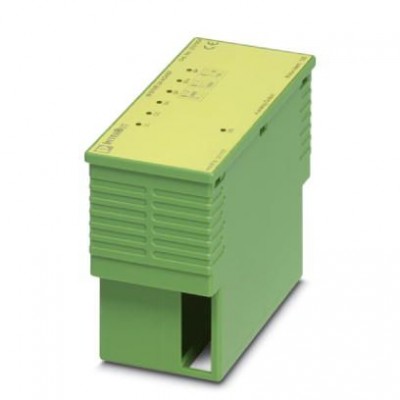

Запасной электронный модуль - IB STME 24 AO 4/EF - 2701954
Описание
Модуль аналогового вывода INTERBUS-ST, 4 вывода, 0-10 В, ±10 В, 0-20 мA, 4-20 мA, включающий в себя: только электронику модуляХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242692 |
| eCl@ss 6.0 | 27242692 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| UNSPSC | |
| UNSPSC 13.2 | 32151602 |
| Аналоговые входы | |
| Время цифроаналогового преобразования | макс. 1 мс (С учетом скорости нарастания выходного напряжения) |
| Аналоговые выходы | |
| Представление выходного значения | 16 бит с дополнением до двух |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА (Режимы SF и SF4) 4 мА ... 20 мА (Режим SF4) |
| Выходные данные | |
| Выходной сигнал, напряжение | -10 В ... 10 В (Режим BP) 0 В ... 10 В (Режимы SF и SF4) |
| Нагрузка / выходная нагрузка, выход напряжения | > 2 кΩ |
| Нагрузка / выходная нагрузка, выход тока | до 500 Ω |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 241 г |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения Выход из строя предохранителя F1 Передача сообщений об ошибках периферии на устр-во сопряжения Отказ питания периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
| Потребляемая мощность | тип. 0,5 Вт |
| Режим работы | Режим передачи данных процесса (4 слова) |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Потенциалы Axioline | |
| Потребляемый ток | тип. 54 мА макс. 80 мА |
| Электропитание | 9 В DC (из локальной шины ST) |
| Разделение потенциалов | |
| Испытательный участок | Шина / выходы 500 В AC 50 Гц 1 мин. Электропитание / выходы 500 В AC 50 Гц 1 мин. Электропитание / защитный проводник 500 В AC 50 Гц 1 мин. Напряжение на периферийном устойстве / защитный проводник 500 В AC 50 Гц 1 мин. |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Обеспечение логических схем |
| Цифровые входы | |
| Защитная цепь / модуль | Cтабилитроны |
| Цифровые выходы | |
| Наименование, выход | Аналоговые выходы |
