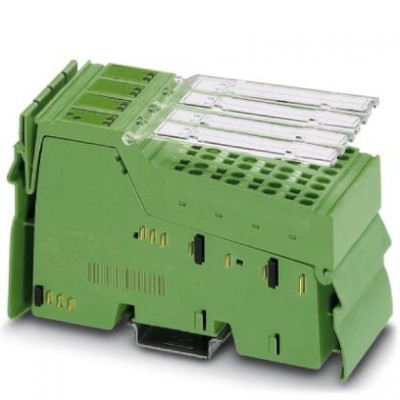

Клеммы Inline - IB IL TEMP 4/8 RTD/EF-PAC - 2897402
Описание
Inline, Клемма для измерения температуры, Аналоговые выход RTD: 8 (для резистивных температурных датчиков), cпособ подключения: 4-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки. Клемма предназначена для установки внутри станции Inline.Данная клемма представляет собой 8-канальный модуль ввода с тремя линейными диапазонами сопротивления для резистивных датчиков температуры.
Клемма поддерживает, например,
- платиновые и никелевые датчики, как Pt 100, Pt 1000, Ni 100, а также Ni 1000 в соответствии со стандартом DIN EN 60751 и директивой SAMA RC 21-4-1966;
- датчики типа KTY 81 и KTY 84;
- датчики типа Cu 10, Cu 50 и Cu 53.
Коммуникация осуществляется на выбор при помощи канала параметров (PCP, все восемь измерительных каналов) или четырех слов данных процесса (всегда четыре канала с мультиплексным методом).
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250303 |
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242601 |
| eCl@ss 6.0 | 27242601 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001431 |
| ETIM 3.0 | EC001596 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Аналоговые входы | |
| Диапазон сопротивлений, линейн. | 0 Ω ... 500 Ω 0 Ω ... 5 кΩ 0 Ω ... 30 кΩ |
| Представление измеренного значения | 16 бит (15 бит + знаковый разряд) |
| Применяемые типы датчиков (RTD) | Датчики Pt, Ni, KTY, Cu, линейные резисторы |
| Принцип измерения | Метод сигма-дельта |
| Разрешение АЦП | 24 бит |
| Указание по технологии подключения | экранирован. |
| Форматы данных | IB IL, совместим с S7 |
| Аналоговые выходы | |
| Обновление данных процесса | 1,8 c (в зависимости от режима работы возможно до 3,3 с) |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 221,6 г |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения Сбой или недостаточное напряжение питания логических схем ULПередача сообщений об ошибках периферии на устр-во сопряжения Ошибка пользователя Сообщение об ошибке в процессных данных |
| Потребляемая мощность | тип. 0,85 Вт (Прибор, общ.) |
| Режим работы | Режим передачи процессных данных (5 слов), PCP с 1 словом |
| Способ подключения | 4-проводная схема |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | cо штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Разделение потенциалов | |
| Испытательный участок | Питание 7,5 В (логическая схема шины), питание 24 В UANA/ периферийные устр-ва 500 В AC 50 Гц 1 мин. Питание 7,5 В (логическая схема шины), питание 24 В UANA/Заземление 500 В AC 50 Гц 1 мин. Периферийное устройство / заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Указание по размерам | Размеры корпуса |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 48,8 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Время фильтрования (входной фильтр) | 100 мс |
