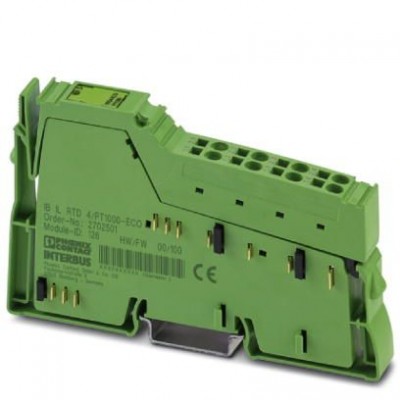

Клеммы Inline - IB IL RTD 4/PT1000-ECO - 2702501

Name: Клеммы Inline - IB IL RTD 4/PT1000-ECO - 2702501
Brand: Phoenix Contact
SKU: 2702501
Price: 17844 RUB
Availability: InStock

Описание

Inline ECO, Клемма для измерения температуры, Аналоговые выход RTD: 4 (Pt 1000), cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, Включая штекер Inline. Клемма предназначена для установки внутри станции Inline.
Она служит для регистрации сигналов резистивных датчиков температуры.
Измеренные значения отображаются в стандартизированном формате.
Клеммные модули Inline ECO имеют допуск на использование при температуре от 0 °C до +55 °C. В объем поставки входят электронный блок и штекер Inline.

Характеристики

eCl@ss
eCl@ss 4.0	27250303
eCl@ss 4.1	27250303
eCl@ss 5.0	27250303
eCl@ss 5.1	27242601
eCl@ss 6.0	27242601
eCl@ss 7.0	27242601
eCl@ss 8.0	27242601
eCl@ss 9.0	27242601
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 3.0	EC001596
ETIM 4.0	EC001599
ETIM 5.0	EC001596
ETIM 6.0	EC001596
UNSPSC
UNSPSC 11	43172015
UNSPSC 12.01	43201404
UNSPSC 13.2	32151602
UNSPSC 6.01	43172015
UNSPSC 7.0901	43201404
Аналоговые входы
Время цифроаналогового преобразования	тип. 120 мс
Входной фильтр	Цифровой фильтр
Номин. значение источников тока	210 мкA (импульсный ток, ввод возможен на этапе развертки)
Применяемые типы датчиков (RTD)	Pt 1000 (МЭК 60751/EN 60751)
Разрешение АЦП	24 бит
Указание по технологии подключения	экранирован.
Форматы данных	нормированная форма представления
Аналоговые выходы
Обновление данных процесса	< 10 мс
Входные данные
Наименование, вход	Аналоговые выход RTD
Интерфейсы
Количество каналов	2
Скорость передачи данных	500 кбит/с
Общие сведения
Вес нетто	83,5 г
Диагностические сообщения	Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения Ошибка контрольной суммы Передача сообщений об ошибках периферии на устр-во сопряжения
Потребляемая мощность	тип. 0,67 Вт
Способ подключения	2-проводная схема
Тип монтажа	Монтажная рейка
Указания по значениям массы	со штекером
Окружающие условия
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (эксплуатации)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Степень защиты	IP20
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Потенциалы Axioline
Потребляемый ток	тип. 56 мА макс. 85 мА
Разделение потенциалов
Испытательный участок	Логика шины (локальная шина, обеспечение логических схем) 500 В AC 50 Гц 1 мин. Аналоговые периферийные устройства 500 В AC 50 Гц 1 мин. Заземление 500 В AC 50 Гц 1 мин.
Размеры
Высота	119,8 мм
Глубина	71,5 мм
Технические данные
Температура окружающей среды (при эксплуатации)	0 °C ... 55 °C
Ширина	12,2 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Цифровые входы
Время фильтрования (входной фильтр)	120 мс (на канал)
