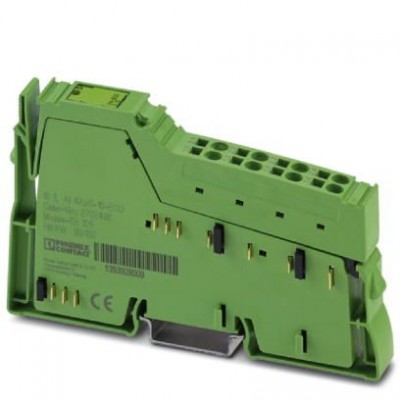

Клеммы Inline - IB IL AI 4/U/0-10-ECO - 2702496
Описание
Inline ECO, Клемма аналогового ввода, Аналоговые входы: 4, 0 В ... 10 В, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, Включая штекер Inline. Клемма предназначена для установки внутри станции Inline.Он служит для регистрации аналоговых сигналов напряжения.
Измеренные значения отображаются в стандартизированном формате.
Клеммные модули Inline ECO имеют допуск на использование при температуре от 0 °C до +55 °C. В объем поставки входят электронный блок и штекер Inline.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250303 |
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242601 |
| eCl@ss 6.0 | 27242601 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001596 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Аналоговые входы | |
| Входное сопротивление, вход напряжения | 115 кΩ |
| Представление измеренного значения | 16 бит |
| Разрешение АЦП | 12 бит |
| Указание по технологии подключения | экранированный, с парной скруткой |
| Форматы данных | нормированная форма представления |
| Входные данные | |
| Входной сигнал напряжения | 0 В ... 10 В |
| Наименование, вход | Аналоговые входы |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 69 г |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения Ошибка контрольной суммы Передача сообщений об ошибках периферии на устр-во сопряжения |
| Потребляемая мощность | тип. 0,8 Вт |
| Способ подключения | 2-проводная схема |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | со штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Потенциалы Axioline | |
| Потребляемый ток | тип. 60 мА макс. 70 мА |
| Разделение потенциалов | |
| Испытательный участок | Логика шины (локальная шина, обеспечение логических схем) 500 В AC 50 Гц 1 мин. Аналоговые периферийные устройства 500 В AC 50 Гц 1 мин. Заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
| Ширина | 12,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
