Функциональные клеммные модули Inline - IB IL SGI 2/P/EF-PAC - 2702373
Описание

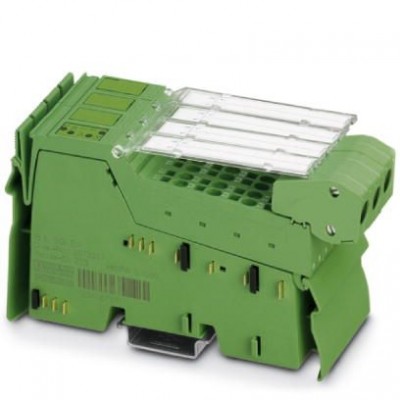

Клеммный модуль аналогового ввода Inline для тензометрических датчиков, с принадлежностями (соединительный штекер и держатели для маркировки), 2 точных и быстрых входа, 4-, 6-проводная схема подключения. Клемма предназначена для установки внутри станции Inline.Данная клемма обеспечивает возможность использования точного и быстрого модуля ввода. Она предназначена для подключения весовых тензодатчиков, датчиков силы, датчиков давления массы и пр. Она имеет в своей основе тензометрические датчики (ТМД).
Подключение ТМД может осуществляться по 6- и 4-проводной схеме.
Измеряемое значение можно передавать на индикатор веса посредством последовательного интерфейса.
Имеются две возможности обмена данными:
- через технологические параметры
- через PCP-Compact (оба входа в объекте PCP Analog Values)
Отображение измеряемых величин производится в стандартных 16-разрядных числах.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Аналоговые входы | |
| Параметры | ±1 мВ/В, ±2 мВ/В, ±3 мВ/В, ±3,33 мВ/В, ±4 мВ/В, ±5 мВ/В, ±6 мВ/В, ручной ввод параметров |
| Представление измеренного значения | 16 бит, 20 бит, массив данных Ascii |
| Разность потенциалов на перемычке U0 | 5 В |
| Разность потенциалов на перемычке Ud | Диапазон измерений определяется выбором параметра |
| Выходные данные | |
| Выходной ток | макс. 115 мА (на канал) |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 249,13 г |
| Диагностические сообщения | Исчезновение напряжения питания UANAСообщение об ошибке в процессных данных Сбой или недостаточное напряжение питания логических схем ULПередача сообщений об ошибках периферии на устр-во сопряжения Ошибка периферийного устр-а Сообщение об ошибке в процессных данных |
| Импеданс | > 43 Ω (на канал) |
| Потребляемая мощность | тип. 1,4 Вт (Прибор в номинальном режиме работы) |
| Режим работы | Режим передачи процессных данных (3 слова), PCP с 1 словом |
| Способ подключения | 6- или 4-жильный экранированный кабель с попарной скруткой жил |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Потенциалы Axioline | |
| Потребляемый ток | тип. 80 мА макс. 95 мА |
| Разделение потенциалов | |
| Испытательный участок | Логика 500 В AC 50 Гц 1 мин. Аналоговые периферийные устройства 500 В AC 50 Гц 1 мин. RS-485 500 В AC 50 Гц 1 мин. Замыкающий контакт Ka1 - Kb1500 В AC 50 Гц 1 мин. Замыкающий контакт Ka2- Kb2500 В AC 50 Гц 1 мин. Заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 136 мм |
| Глубина | 71,5 мм |
| Релейные выходы: цепь активации | |
| Описание выходов | Питание перемычки |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 48,8 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые выходы | |
| Выходное напряжение | тип. 5 В |
