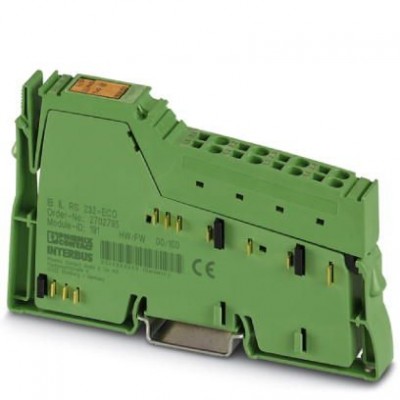

Функциональные клеммные модули Inline - IB IL RS 232-ECO - 2702795
Описание
Inline ECO, коммуникационная клемма, последовательная передача данных, 1 канал последовательного ввода и вывода в исполнении RS-232, скорость передачи данных по локальной шине 500 кбит/с, степень защиты IP20, со штекером Inline. Клемма предназначена для установки внутри станции Inline.Клемма обеспечивает работу распространенных периферийных устройств с последовательным интерфейсом в шинной системе.
Клеммные модули Inline ECO имеют допуск на использование при температуре от 0 °C до +55 °C. В объем поставки входят электронный блок и штекер Inline.
Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 8.0 | 27242605 |
| eCl@ss 9.0 | 27242605 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC001601 |
| ETIM 6.0 | EC001601 |
| UNSPSC | |
| UNSPSC 13.2 | 32151602 |
| Входы датчика | |
| Четность | Even, Odd или No Parity |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Биты данных | 6 ... 8 |
| Входной буфер | 4 кбайт |
| Выходной буфер | 1 кбайт |
| Скорость передачи данных | 500 кбит/с |
| Стоповые биты | 1 или 2 |
| Канал последовательного ввода-вывода | |
| Тип передачи | Прозрачный режим |
| Общие сведения | |
| Вес нетто | 82,93 г |
| Интерфейс | RS-232 |
| Потребляемая мощность | макс. 675 мВт (на UL) тип. 525 мВт (на UL) |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | со штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Потенциалы Axioline | |
| Потребляемый ток | тип. 70 мА макс. 90 мА |
| Разделение потенциалов | |
| Испытательный участок | Последовательный интерфейс / питание 7,5 В (логическая схема шины) 500 В AC 50 Гц 1 мин. Последовательный интерфейс / питание 24 В UM500 В AC 50 Гц 1 мин. Последовательный интерфейс / действующее заземление 500 В AC 50 Гц 1 мин. Питание 7,5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 мин. Питание 24 В (UM) / действующее заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
| Ширина | 12,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Соединительный штекер Inline |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,08 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,08 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 28 |
| Монтажные характеристики | |
| Тип подключения | Пружинный зажим |
