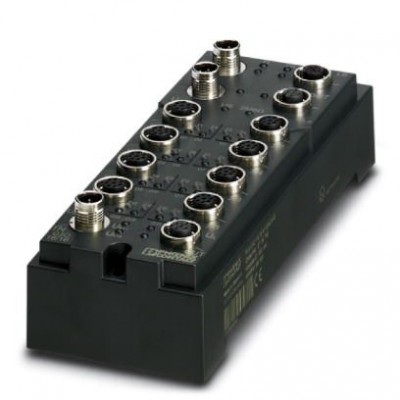

Децентрализ. устройство ввода-вывода - FLM DIO 16/16 M12/8-DIAG - 2736738
Описание
Локальное устройство имеет цифровые входы и выходы Особенности: 16 цифровых входов, время фильтрации 3 мс, 16 цифровых выходов на 500 мА, переключение между 500 кбод и 2 Мбод, возможности диагностики, защита от короткого замыкания и перегрузки, система быстрого подключения M12, 8 конт.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Входное напряжение | 24 В DC |
| Наименование, вход | Цифровые входы |
| Интерфейсы | |
| Обозначение, место соединения | Медный кабель |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с |
| Общие сведения | |
| Вес нетто | 400 г |
| Способ подключения | 2-проводная схема |
| Тип монтажа | Настенный монтаж |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % |
| Степень защиты | IP65/IP67 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 18 В DC ... 30 В DC (с учетом пульсации) |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Потенциалы Fieldline | |
| Напряжение питания UA11 | 24 В DC |
| Напряжение питания UA12 | 24 В DC |
| Напряжение питания UL | 24 В DC |
| Напряжение питания US | 24 В DC |
| Потребляемый ток при UA11 | тип. 15 мА макс. 4 A |
| Потребляемый ток при UA12 | тип. 15 мА макс. 4 A |
| Потребляемый ток при UL | макс. 100 мА (при скорости 2 Мбода) тип. 80 мА (при скорости 2 Мбода) макс. 75 мА (при скорости 500 кбод) тип. 60 мА (при скорости 500 кбод) |
| Потребляемый ток при US | тип. 20 мА (Плюс ток питания датчиков) макс. 1,2 A макс. 1,2 A |
| Ток питания при UA11 | макс. 4 A |
| Ток питания при UA12 | макс. 4 A |
| Ток питания при UL | макс. 4 A |
| Ток питания при US | макс. 4 A |
| Разделение потенциалов | |
| Испытательный участок | К периферийному устройству 500 В DC 1 мин. |
| Размеры | |
| Высота | 178 мм |
| Глубина | 50 мм |
| Расстояние между высверленными отверстиями | 168 мм |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 70 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Временя задержки срабатывания при изменении сигнала с 0 на 1 | 3 мс |
| Временя задержки срабатывания при изменении сигнала с 1 на 0 | 3 мс |
| Входная характеристика | МЭК 61131-2, тип 1 |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 13 В DC ... 30 В DC |
| Количество входов | 16 |
| Цифровые выходы | |
| Количество выходов | 16 |
| Максимальный выходной ток на 1 канал | 500 мА |
| Наименование, выход | Цифровые выходы |
