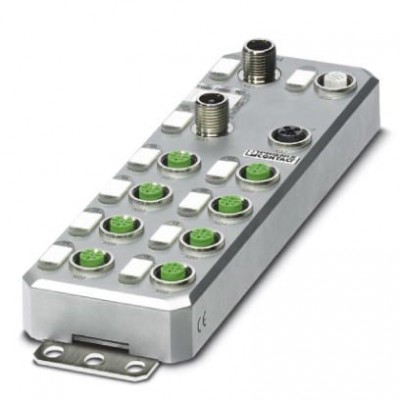

Децентрализ. устройство ввода-вывода - AXL E PB IOL8 DI4 M12 6M - 2701508

Name: Децентрализ. устройство ввода-вывода - AXL E PB IOL8 DI4 M12 6M - 2701508
Brand: Phoenix Contact
SKU: 2701508
Price: 40622 RUB
Availability: InStock

Описание

Устройство Axioline E-PROFIBUS в металлическом корпусе с 8 портами IO-Link и 4 цифровыми входами, 24 В DC, разъемы для быстрого подключения M12

Характеристики

eCl@ss
eCl@ss 4.0	27240404
eCl@ss 4.1	27240404
eCl@ss 5.0	27242204
eCl@ss 5.1	27242604
eCl@ss 6.0	27242604
eCl@ss 7.0	27242604
eCl@ss 8.0	27242604
eCl@ss 9.0	27242604
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 25 лет;
ETIM
ETIM 2.0	EC001433
ETIM 3.0	EC001599
ETIM 4.0	EC001599
ETIM 5.0	EC001599
ETIM 6.0	EC001599
UNSPSC
UNSPSC 11	39121311
UNSPSC 12.01	39121311
UNSPSC 13.2	32151602
UNSPSC 6.01	43172015
UNSPSC 7.0901	43201404
Аналоговые выходы
Допустимая длина кабеля	< 20 м
Входные данные
Номинальный входной ток	тип. 3 мА
Входы IO-Link
Порты IO-Link	4 Технология быстрого подсоединения M12 3-проводная схема Класс A 4 Технология быстрого подсоединения M12 3-проводная схема Класс В
Входы сигнала счетчика
Входная частота	0,5 кГц
Интерфейс Ethernet
Среда передачи	Медный кабель, соотв. PROFIBUS DP
Интерфейсы
Количество каналов	2
Обозначение, место соединения	Медный кабель
Распределение адресного пространства	1 ... 126, настраиваем.
Скорость передачи данных	9,6 кбит/с ... 12 Мбит/с (Автоопределение скорости передачи данных)
Общие сведения
Вес нетто	710 г
Способ подключения	3-проводная схема
Тип монтажа	Монтаж на стене или несущей рейке; при помощи монтажной пластины.
Окружающие условия
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (эксплуатации)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Допустимая влажность воздуха (хранение / транспортировка)	5 % ... 95 %
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Степень защиты	IP65/IP67
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Питание измерительного преобразователя
Диапазон номинального напряжения питания	18 В DC ... 31,2 В DC (включая все отклонения и коэффициент пульсации)
Питание на портах IO-Link
Номинальное напряжение питания периферийных устройств	24 В DC
Номинальный ток на один порт IO-Link	150 мА (к C/Q (вывод 4), макс. 1,6 A через все 8 проводов IO-Link C/Q и L+) 200 мА (к L+/L- (вывод 1 и вывод 3), при запуске краткосрочно до 1,6 А) макс. 2 A (к U_A(порты типа В, вывод 2 и вывод 5))
Потенциалы Axioline
Наименование защиты	Защита от перегрузки
Потребляемый ток	макс. 12 A
Электропитание	24 В DC
Разделение потенциалов
Испытательный участок	Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / шинное соединение 500 В AC 50 Гц 1 мин. Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / FE 500 В AC 50 Гц 1 мин. Подключение шины / FE 500 В AC 50 Гц 1 мин. Питание 24 В (питание исполнительного элемента) / питание 24 В (питание логических модулей и датчиков, порты IO-Link) 500 В AC 50 Гц 1 мин. Питание 24 В (питание исполнительного элемента) / шинное соединение 500 В AC 50 Гц 1 мин. Питание 24 В (питание исполнительного элемента) / FE 500 В AC 50 Гц 1 мин.
Размеры
Высота	185 мм
Глубина	38 мм
Расстояние между высверленными отверстиями	198,5 мм
Указание по размерам	Высота составляет 194,5 мм, включая монтажную пластину. Высота с извлеченными крепежными пластинами составляет 212 мм. Глубина составляет 38 мм, включая монтажную пластину (30,5 мм без монтажной пластины).
Релейные выходы: цепь активации
Описание выходов	Порты IO-Link в режиме цифрового выхода (DO)
Релейный выход
Частота переключений	макс. 1 в секунду (при индуктивной номинальной нагрузке)
Системные ограничения устройств сопряжения с шиной
Специфические системные протоколы	Протокол PROFIBUS DP V1
Тип устройства	Ведомое устройство PROFIBUS
Стандарты и предписания
Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г, продолжительность 11 мс, ударный импульс полусинусоида Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Технические данные
Полюсов	5
Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Ширина	60 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Функции
Наименование	Модульная электроника и датчики (U_S)
Цифровые входы
Время фильтрования (входной фильтр)	< 1000 мкс
Диапазон входных напряжений, сигнал "0"	-0,3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1"	15 В DC ... 30 В DC
Задержка сигнала	макс. 150 мкс (при включении) макс. 200 мкс (при выключении)
Номинальное напряжение на входе UIN	24 В DC
Описание входа	Порты IO-Link в режиме цифрового входа (DI)
Суммарный ток датчика	макс. 1,6 A (выкл L+/L-)
Ток датчика на канал	макс. 200 мА (выкл L+/L-)
Цифровые выходы
Выходное напряжение в отключенном состоянии	макс. 1 В
Выходной ток в отключенном состоянии	макс. 300 мкA
Количество выходов	макс. 8
Максимальный выходной ток на 1 канал	150 мА
Максимальный выходной ток на 1 устройство	1,2 A
Номинальная активная нагрузка	3,6 Вт (160 Ω, при номинальном напряжении)
Номинальная индуктивная нагрузка	3,6 ВА (0,8 Гн, 160 Ω, при номинальном напряжении)
Ограничение индуктивного запирающего напряжения	-15 В DC
Реакция на перегрузку	Выключение с автоматическим перезапуском
Электрические данные
Номинальное напряжение	24 В DC
Электропитание
Потребляемый ток, типовой	170 мА ±15 % (при 24 В DC)
Габариты и материалы
Материал корпуса	Литье под давлением
Монтажные характеристики
Тип подключения	Штекерные разъемы M12, от X01 до X04 имеют двойное расположение
