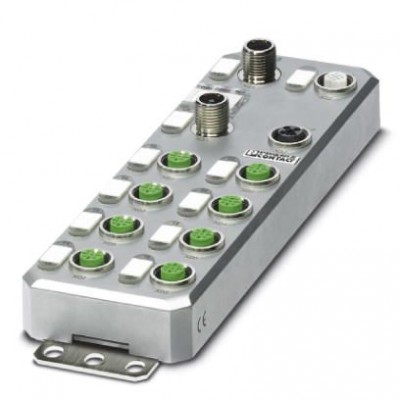

Децентрализ. устройство ввода-вывода - AXL E PB DI8 DO8 M12 6M - 2701504

Name: Децентрализ. устройство ввода-вывода - AXL E PB DI8 DO8 M12 6M - 2701504
Brand: Phoenix Contact
SKU: 2701504
Price: 40622 RUB
Availability: InStock

Описание

Axioline E, Устройство цифрового ввода/вывода, PROFIBUS DP, Технология быстрого подсоединения M12, Цифровые входы: 8, 24 В DC, cпособ подключения: 4-проводная схема, Цифровые выходы: 8, 24 В DC, 500 мА, cпособ подключения: 3-проводная схема, Металлический корпус, cтепень защиты: IP65/IP67

Характеристики

eCl@ss
eCl@ss 4.0	27240404
eCl@ss 4.1	27240404
eCl@ss 5.0	27242204
eCl@ss 5.1	27242604
eCl@ss 6.0	27242604
eCl@ss 7.0	27242604
eCl@ss 8.0	27242604
eCl@ss 9.0	27242604
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 25 лет;
ETIM
ETIM 2.0	EC001433
ETIM 3.0	EC001599
ETIM 4.0	EC001599
ETIM 5.0	EC001599
ETIM 6.0	EC001599
UNSPSC
UNSPSC 11	39121311
UNSPSC 12.01	39121311
UNSPSC 13.2	32151602
UNSPSC 6.01	43172015
UNSPSC 7.0901	43201404
Входные данные
Наименование, вход	Цифровые входы
Интерфейс Ethernet
Среда передачи	Медный кабель, соотв. PROFIBUS DP
Интерфейсы
Количество каналов	2
Обозначение, место соединения	Медный кабель
Распределение адресного пространства	1 ... 126, настраиваем.
Скорость передачи данных	9,6 кбит/с ... 12 Мбит/с (Автоопределение скорости передачи данных)
Общие сведения
Вес нетто	708,2 г
Способ подключения	3-проводная схема
Тип монтажа	Монтаж на стене или несущей рейке; при помощи монтажной пластины.
Окружающие условия
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (эксплуатации)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Допустимая влажность воздуха (хранение / транспортировка)	5 % ... 95 %
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Степень защиты	IP65/IP67
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Питание измерительного преобразователя
Диапазон номинального напряжения питания	18 В DC ... 31,2 В DC (включая все отклонения и коэффициент пульсации)
Последовательный интерфейс
Поддерживаемые протоколы	DDI
Потенциалы Axioline
Потребляемый ток	макс. 12 A
Электропитание	24 В DC
Разделение потенциалов
Испытательный участок	Питание 24 В (питание логических модулей и датчиков, цифровые входы) / шинное соединение 500 В AC 50 Гц 1 мин. Питание 24 В (питание логических модулей и датчиков, цифровые входы) / FE 500 В AC 50 Гц 1 мин. Подключение шины / FE 500 В AC 50 Гц 1 мин. Питание 24 В (питание исполнительного элемента, цифровые выходы) / питание 24 В (питание логических модулей и датчиков, цифровые входы) 500 В AC 50 Гц 1 мин. Питание 24 В (питание исполнительного элемента, цифровые выходы) / шинное соединение 500 В AC 50 Гц 1 мин. Питание 24 В (питание исполнительного элемента, цифровые выходы) / FE 500 В AC 50 Гц 1 мин.
Размеры
Высота	185 мм
Глубина	38 мм
Расстояние между высверленными отверстиями	198,5 мм
Указание по размерам	Высота составляет 194,5 мм, включая монтажную пластину. Высота с извлеченными крепежными пластинами составляет 212 мм. Глубина составляет 38 мм, включая монтажную пластину (30,5 мм без монтажной пластины).
Системные ограничения устройств сопряжения с шиной
Специфические системные протоколы	Протокол PROFIBUS DP V1
Тип устройства	Ведомое устройство PROFIBUS
Стандарты и предписания
Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г, продолжительность 11 мс, ударный импульс полусинусоида Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Технические данные
Полюсов	5
Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Ширина	60 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Функции
Наименование	Модульная электроника и датчики (U_S)
Цифровые входы
Время фильтрования (входной фильтр)	< 1000 мкс
Диапазон входных напряжений, сигнал "0"	-30 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1"	11 В DC ... 30 В DC
Количество входов	8
Номинальный входной ток при UIN	тип. 3 мА
Описание входа	EN 61131-2 Тип 1 и 3
Цифровые выходы
Выходное напряжение	24 В DC
Количество выходов	8
Максимальный выходной ток на 1 канал	500 мА
Наименование, выход	Цифровые выходы
Номинальная активная нагрузка	12 Вт (48 Ω, при номинальном напряжении)
Номинальная индуктивная нагрузка	12 ВА (1,2 Гн, 48 Ω, при номинальном напряжении)
Электрические данные
Номинальное напряжение	24 В DC (от напряжения U_A)
Электропитание
Потребляемый ток, типовой	165 мА ±15 % (при 24 В DC)
Габариты и материалы
Материал корпуса	Литье под давлением
