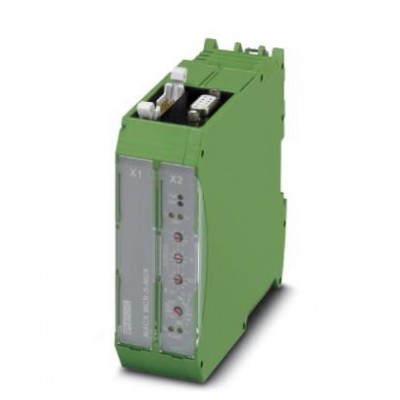

Мультиплексор HART - MACX MCR-S-MUX - 2865599
Описание
Мультиплексор HART для конфигурирования и диагностирования в режиме online полевых устройств, поддерживающих HART, а также для непрерывного протоколирования переменных процесса и состояний с помощью ПК или система управления и контроля, для установки на NS 35/7.5 или NS 32Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210107 |
| eCl@ss 4.1 | 27210107 |
| eCl@ss 5.0 | 27210107 |
| eCl@ss 5.1 | 27210107 |
| eCl@ss 6.0 | 27210107 |
| eCl@ss 7.0 | 27210107 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000310 |
| ETIM 3.0 | EC000310 |
| ETIM 4.0 | EC000310 |
| ETIM 5.0 | EC000310 |
| ETIM 6.0 | EC000310 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222604 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Активная часть | |
| Индикация рабочего напряжения | Зеленый светодиод "PWR" |
| Интерфейс RS-485 | |
| Индикаторы | 2 желтых светодиода "Tx" и "Rx" "RS-485" |
| Количество мультиплексоров HART на сегмент шины | макс. 31 |
| Настройка адресов | 0...127; с помощью поворотного переключателя |
| Интерфейс полевого устройства (HART) | |
| Каналы | 16 или 32; настраивается с помощью переключателя |
| Отображение ошибки | Красный светодиод "ERR" (мигает при наличии ошибки в шине HART) |
| Отображение скорости передачи | 2 желтых светодиода "Tx" и "Rx" "HART" |
| Спецификация HART | Протокол связи с полевыми устройствами HART, версия. 6.0 (обратная совместимость до версии 4.0); спецификация физического уровня FSK (версия 8.1) |
| Интерфейсы | |
| Скорость передачи данных | 9600 / 19200 / 38400 / 57600 [бит/с]; с помощью поворотного переключателя на передней панели |
| Общие сведения | |
| Соответствие нормам | Соответствие CE |
| Общие характеристики | |
| Гальваническая развязка RS-485 / питание | 350 В AC |
| Гальваническая развязка сигнальных цепей HART | 100 В DC (емкостн.) |
| Гальваническая развязка сигнальных цепей HART / RS-485 | 350 В AC |
| Гальваническая развязка сигнальных цепей HART / цепей питания | 350 В AC |
| Контроль наличия ошибок | Ошибка процессора: светодиод "PWR" мигает; нарушена связь по протоколу HART: светодиод "ERR" мигает |
| Контроль пониженного напряжения | да (нет неисправных устройств и ошибок на выходе) |
| Окружающие условия | |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (без выпадения конденсата) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Питание | |
| Диапазон напряжения питания | 18 В ... 31,2 В |
| Питание устройства | |
| Номинальная потребляемая мощность | 1,35 Вт |
| Последовательный интерфейс | |
| Дальность передачи | ≤ 1200 м |
| Контроль потока данных / протокол | совместимо с сервером OPC HART, PDM, PRM и FDT/DTM |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Стандарты и предписания | |
| Сигнал | HART FSK |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 35,2 мм |
| Электропитание | |
| Потребляемый ток, типовой | 55 мА |
| Монтажные характеристики | |
| Тип подключения | Плоский кабель, 14-жильный (в комплекте) |
