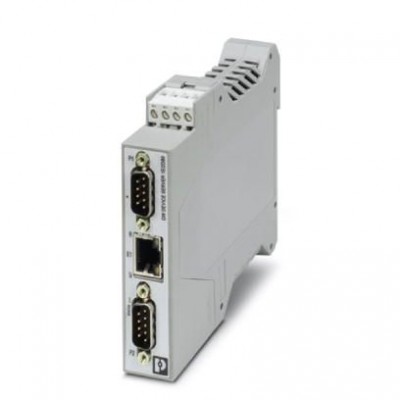

Преобразователь интерфейса - GW MODBUS TCP/ASCII 1E/2DB9 - 2702769
Описание
Шлюз GW MODBUS TCP/ASCII... конвертирует последовательные цепи RAW или ASCII в регистры Modbus. Включает один разъем RJ45 и два разъема D-SUB-9.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250504 |
| eCl@ss 4.1 | 27250504 |
| eCl@ss 5.0 | 27250504 |
| eCl@ss 5.1 | 27250504 |
| eCl@ss 6.0 | 27250504 |
| eCl@ss 7.0 | 27250504 |
| eCl@ss 9.0 | 19179290 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000310 |
| ETIM 3.0 | EC000310 |
| ETIM 4.0 | EC000310 |
| ETIM 5.0 | EC000310 |
| ETIM 6.0 | EC000310 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222604 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Интерфейс передачи данных | |
| Нагрузочный резистор | 120 Ω (конфигурируемый) |
| Интерфейсы | |
| Количество портов | 1 |
| Общие сведения | |
| MTBF | 69,4 лет (Telcordia-стандарт, температура: 25 °С, нагрузка: 50 %, фактор окружающей среды = 1,0) 46,3 лет (Стандарт Telcordia, температура: 40 °С, нагрузка: 50 %, фактор окружающей среды = 1,0) |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T4A |
| Вес нетто | 125 г |
| Гальваническая развязка | МЭК UL 61010-1 (VCC // Ethernet) |
| Интерфейс | Ethernet |
| Испытательное напр., интерфейс передачи дан. / питание | 1,5 кВeff |
| Испытательное напряжение / интерфейс передачи данных | 1,5 кВeff(50 Гц, 1 мин) |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff(50 Гц, 1 мин) |
| Количество точек подключения | 2 |
| Соответствие нормам | Соответствие CE |
| Стандарты / нормативные документы | EN 55022, EN 55024 |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Питание | |
| Диапазон напряжения питания | 10,8 В DC ... 30 В DC (с помощью вставных винтовых клемм COMBICON) |
| Потребляемый ток, макс. | 85 мА (24 В DC) |
| Последовательный интерфейс | |
| Вспомогательные протоколы | ARP, DHCP (Client), PING |
| Дальность передачи | ≤ 100 м (Витая пара, экранированная) |
| Интерфейс 1 | Modbus/TCP |
| Контроль потока данных / протокол | Программная поддержка квитирования, Xon/Xoff или аппаратная поддержка квитирования RTS/CTS |
| Скорость последовательной передачи данных | 10/100 Мбит/с, функция Autonegotiation |
| Формат файла / кодирование | 5/6/7/8 бит данных, 1/2 стоп-бит, чётность нет/прямая/непрямая/маркированная/пустая |
| Размеры | |
| Высота | 99 мм |
| Глубина | 115 мм |
| Стандарты и предписания | |
| UL, США | UL 61010-1 |
| Излучение помех | EN 61000-6-4 |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Управление через веб-интерфейс | да |
| Функция | |
| Управление | Управление через Web-интерфейс |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 2,50 мм² |
| Сечение гибкого проводника мин. | 0,20 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Электропитание | |
| Потребляемый ток, типовой | 76 мА (24 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | cерый |
