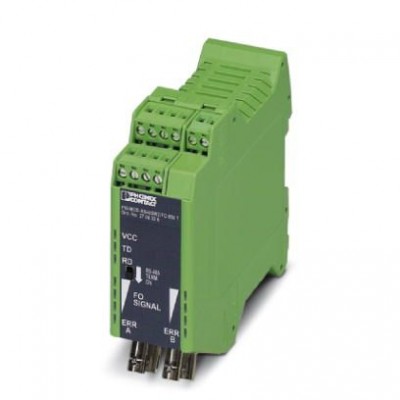

Преобразователь оптоволоконного интерфейса - PSI-MOS-RS485W2/FO 850 T - 2708326

Name: Преобразователь оптоволоконного интерфейса - PSI-MOS-RS485W2/FO 850 T - 2708326
Brand: Phoenix Contact
SKU: 2708326
Price: 84014 RUB
Availability: InStock

Описание

Конвертер для оптоволоконного кабеля с визуальной диагностикой, сигнальный контакт, для 2-проводных шинных систем RS-485 (SUCONET K, Modbus ...) до 500 кбит/с, кодировка NRZ, T-соединитель с двумя разъемами (BFOC) для оптоволокна, 850 нм, для PCF-/стекловолокна (многомодовое)

Характеристики

eCl@ss
eCl@ss 4.0	27230207
eCl@ss 4.1	27230207
eCl@ss 5.0	27230207
eCl@ss 5.1	27230207
eCl@ss 6.0	27230207
eCl@ss 7.0	27230207
eCl@ss 8.0	19179290
eCl@ss 9.0	19170114
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC001423
ETIM 3.0	EC001423
ETIM 4.0	EC001423
ETIM 5.0	EC000310
ETIM 6.0	EC001467
UNSPSC
UNSPSC 11	39121008
UNSPSC 12.01	39121008
UNSPSC 13.2	43222604
UNSPSC 6.01	30211506
UNSPSC 7.0901	39121008
Интерфейс Ethernet
Среда передачи	Медь
Интерфейс беспроводной связи
Излучаемая мощность, минимальная	-4 дБм (200/230 мкм) -17,6 дБм (50/125 мкм) -14 дБм (62,5/125 мкм)
Чувствительность приемника, минимальная	-32,5 дБм (50/125 мкм) -32,5 дБм (62,5/125 мкм) -32,1 дБм (200/230 мкм)
Интерфейс передачи данных
Нагрузочный резистор	390 Ω 220 Ω 390 Ω (может быть подключен)
Контактная часть
Макс. ток продолжительной нагрузки	0,46 A
Максимальное напряжение переключения	60 В DC 42 В AC
Общие сведения
MTBF	159 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 24 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день))
UL, США / Канада	Класс I, зона 2, AEx nc IIC T5 Класс I, зона 2, Ex nC nL IIC T5 X Class I, Div. 2, Groups A, B, C, D
Битовая задержка	≤ 1 бит
Битовое искажение, вход	± 35 % (Допускается)
Битовое искажение, выход	< 6,25 %
Вес нетто	210,08 г
Гальваническая развязка	VCC // RS-485
Испытательное напряжение, интерфейс передачи данных / питание	1,5 кВ_eff(50 Гц, 1 мин)
Режим работы	полудуплекс
Соответствие нормам	Соответствие CE
Окружающие условия
Допустимая отн. влажность воздуха (при эксплуатации)	30 % ... 95 % (без выпадения конденсата)
Степень защиты	IP20
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Оптический интерфейс LWL
Граница перемодуляции приемника	-3 дБм (200/230 мкм)
Дальность передачи, включ. системный резерв 3 дБ	2800 м (с F-G 200/230 8 дБ/км с разъемом для быстрого монтажа) 4200 м (с F-G 50/125 2,5 дБ/км) 3300 м (с F-G 62,5/125 3,0 дБ/км)
Длина волны	850 нм
Протокол передачи	прозрачный протокол для интерфейса RS-485
Питание
Диапазон напряжения питания	18 В DC ... 30 В DC
Номинальное напряжение питания	24 В DC (согласно UL)
Потребляемый ток, макс.	130 мА
Последовательный интерфейс
Дальность передачи	≤ 1200 м (в зависимости от скорости передачи данных, с экранированными витыми парами)
Интерфейс 1	Интерфейс RS-485, 2-проводный
Переключение направления передачи данных	самоуправляемый
Скорость последовательной передачи данных	4,8/ 9,6/ 19,2/ 38,4/ 57,6/ 75/ 93,75/ 115,2/ 136/ 187,5/ 375/ 500 кбит/с
Формат файла / кодирование	UART (11/10 бит переключение, NRZ), устойчивый к наложениям
Размеры
Высота	99 мм
Глубина	105 мм
Релейные выходы: цепь активации
Описание выходов	Выход сигнала о неисправности
Стандарты и предписания
ATEX	 II 3 G Ex nA nC IIC T4 Gc X  II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U)  II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U)
Вибрация (при эксплуатации)	соотв. МЭК 60068-2-6: 5г, 150 Гц
Данные испытания	5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ
Излучение помех	EN 55011
Испытание вредными газами	ISA-S71.04-1985 G3 Harsh группа A
Материалы, не ухудшающие свойств при попадании на них лаков и красок	согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0
Помехоустойчивость	EN 61000-6-2:2005
Примечания	Критерий B
Разряд между контактами	± 6 кВ
Сигнал	± 1 кВ
Тип испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6
Электромагнитная совместимость	Соответствие директиве EMV 2014/30/EU
Технические данные
Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Ширина	35 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Цифровые выходы
Количество выходов	1
Наименование, выход	Релейный выход
Электропитание
Потребляемый ток, типовой	120 мА (24 В DC)
Габариты и материалы
Материал корпуса	PA 6.6-FR
Дополнительные особенности
Цвет	зеленый
