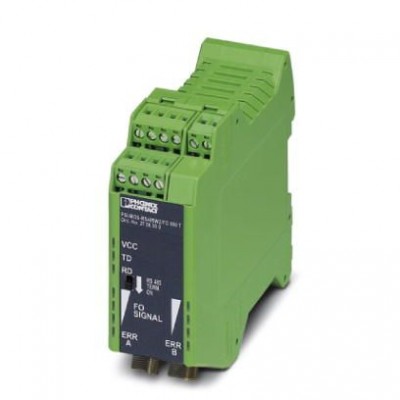

Преобразователь оптоволоконного интерфейса - PSI-MOS-RS485W2/FO 660 T - 2708300
Описание
Конвертер для оптоволоконного кабеля с визуальной диагностикой, сигнальный контакт, для 2-проводных шинных систем RS-485 (SUCONET K, Modbus ...) до 500 кбит/с, кодировка NRZ, T-соединитель с двумя разъемами (FSMA) для оптоволокна, 660 нм, для PCF-/полимерного волокнаХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27230207 |
| eCl@ss 4.1 | 27230207 |
| eCl@ss 5.0 | 27230207 |
| eCl@ss 5.1 | 27230207 |
| eCl@ss 6.0 | 27230207 |
| eCl@ss 7.0 | 27230207 |
| eCl@ss 8.0 | 19179290 |
| eCl@ss 9.0 | 19170114 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001423 |
| ETIM 3.0 | EC001423 |
| ETIM 4.0 | EC001423 |
| ETIM 5.0 | EC000310 |
| ETIM 6.0 | EC001467 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222604 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейс беспроводной связи | |
| Излучаемая мощность, минимальная | -5,3 дБм (980 / 1000 мкм) -16 дБм (200/230 мкм) |
| Чувствительность приемника, минимальная | -30,2 дБм |
| Интерфейс передачи данных | |
| Нагрузочный резистор | 390 Ω 220 Ω 390 Ω (может быть подключен) |
| Контактная часть | |
| Макс. ток продолжительной нагрузки | 0,46 A |
| Максимальное напряжение переключения | 60 В DC 42 В AC |
| Общие сведения | |
| MTBF | 220 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 44 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) |
| UL, США / Канада | Класс I, зона 2, AEx nc IIC T5 Класс I, зона 2, Ex nC nL IIC T5 X Class I, Div. 2, Groups A, B, C, D |
| Битовая задержка | ≤ 1 бит |
| Битовое искажение, вход | ± 35 % (Допускается) |
| Битовое искажение, выход | < 6,25 % |
| Вес нетто | 201,08 г |
| Гальваническая развязка | VCC // RS-485 |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff(50 Гц, 1 мин) |
| Режим работы | полудуплекс |
| Соответствие нормам | Соответствие CE |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Оптический интерфейс LWL | |
| Граница перемодуляции приемника | -3 дБм (980 / 1000 мкм) |
| Дальность передачи, включ. системный резерв 3 дБ | 100 м (с F-P 980/1000 230 дБ/км с разъемом для быстрого монтажа) 800 м (с F-G 200/230 10 дБ/км с разъемом для быстрого монтажа) |
| Длина волны | 660 нм |
| Протокол передачи | прозрачный протокол для интерфейса RS-485 |
| Питание | |
| Диапазон напряжения питания | 18 В DC ... 30 В DC |
| Номинальное напряжение питания | 24 В DC (согласно UL) |
| Потребляемый ток, макс. | 130 мА |
| Последовательный интерфейс | |
| Дальность передачи | ≤ 1200 м (в зависимости от скорости передачи данных, с экранированными витыми парами) |
| Интерфейс 1 | Интерфейс RS-485, 2-проводный |
| Переключение направления передачи данных | самоуправляемый |
| Скорость последовательной передачи данных | 4,8/ 9,6/ 19,2/ 38,4/ 57,6/ 75/ 93,75/ 115,2/ 136/ 187,5/ 375/ 500 кбит/с |
| Формат файла / кодирование | UART (11/10 бит переключение, NRZ), устойчивый к наложениям |
| Размеры | |
| Высота | 99 мм |
| Глубина | 105 мм |
| Релейные выходы: цепь активации | |
| Описание выходов | Выход сигнала о неисправности |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
| Данные испытания | 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
| Излучение помех | EN 55011 |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Примечания | Критерий B |
| Разряд между контактами | ± 6 кВ |
| Сигнал | ± 1 кВ |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 35 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые выходы | |
| Количество выходов | 1 |
| Наименование, выход | Релейный выход |
| Электропитание | |
| Потребляемый ток, типовой | 100 мА (24 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | зеленый |
