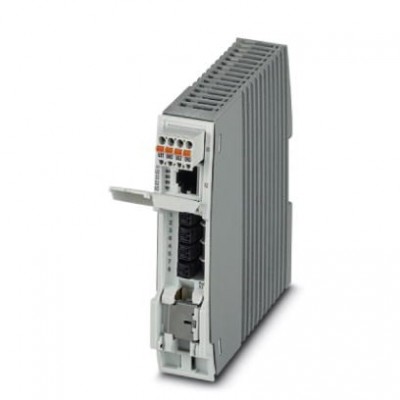

Инжектор - INJ 2112-T - 2703014
Описание
Инжектор PoE, 60 Вт, гнездо RJ45 на клеммах IDC, 10/100/1000 Мбит/с, установка на несущей рейке, IP20, разделение потенциалов, экранирующий контакт с устройством снятия натяжения, контроль тока экрана, защита от перенапряженийХарактеристики
| eCl@ss | |
| eCl@ss 8.0 | 19170112 |
| eCl@ss 9.0 | 19170112 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC002599 |
| Общие сведения | |
| MTTF | 1797 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 733 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 283 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| Вес нетто | 324,72 г |
| Гальваническая развязка | VCC // SCM + FE // PoE |
| Монтажное положение | вертикально |
| Потребляемая мощность | ≤ 75 Вт |
| Стандарты / нормативные документы | МЭК 61643-21 |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 (Разъяснения изготовителя) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 18 В DC ... 57 В DC |
| Защитная схема | Защита от переполюсовки |
| Номинальное напряжение питания | 24 В DC |
| Потребляемый ток, макс. | 4,2 A |
| Последовательный интерфейс | |
| Выходная мощность | 60 Вт |
| Выходное номинальное напряжение | 54 В DC (PoE) |
| Дальность передачи | 100 м (включая патч-проводки) |
| Интерфейс 1 | Интерфейс Ethernet, 10/100/1000Base-T(X) согласно IEEE 802.3u |
| Интерфейс 2 | Интерфейс Ethernet, 10/100/1000Base-T(X) согласно IEEE 802.3u |
| Расположение выводов | 1:1 |
| Скорость последовательной передачи данных | 10/100/1000 Мбит/с |
| Размеры | |
| Высота | 130 мм |
| Глубина | 120 мм |
| Стандарты и предписания | |
| Данные испытания | 10 Гц — 57 Гц, амплитуда ±3,5 мм, 57 Гц — 150 Гц, 5g |
| Диапазон частот | 80 МГц ... 3 ГГц (Уровень контроля 3) |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Класс испытания согл. МЭК | C2 |
| Непрямой разряд | ± 6 кВ |
| Примечания | Критерий B |
| Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
| Сигнал | ± 1 кВ (Линия передачи данных, несимметричная) ± 2 кВ (Только кабель ввода-вывода на стороне полевых устройств, ассиметричный) |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C |
| Ширина | 30,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Время реакции | 3 c |
| Локальная диагностика | LED желт. |
| Наименование | Контроль тока экрана |
| Порог включения | ≥ 30 мА |
| Ток длительной нагрузки экрана | ≤ 2 A |
| Точность | ± 5 % |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 4,00 мм² |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение жесткого проводника макс. | 4,00 мм² |
| Сечение жесткого проводника мин. | 0,75 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 20 |
| Габариты и материалы | |
| Материал корпуса | Пластмасса |
| Дополнительные особенности | |
| Цвет | cерый |
