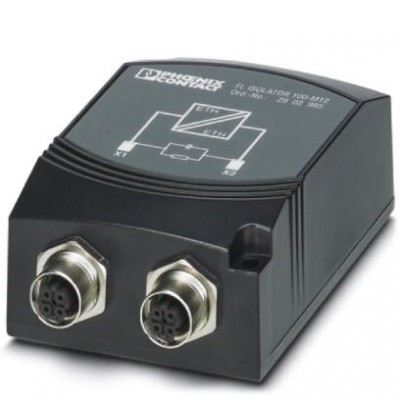

Разделитель сетей - FL ISOLATOR 100-M12 - 2902985
Описание
Пассивный сетевой изолятор для гальванической развязки в сетях Ethernet. Предназначен для защиты оборудования Ethernet от перепада потенциалов до 4 кВ. Возможно применение для скорости передачи до 100 Mбит/с. Подключение Ethernet посредством двух гнезд М12 (мех. ключ D).Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250591 |
| eCl@ss 4.1 | 27230207 |
| eCl@ss 5.0 | 27230207 |
| eCl@ss 5.1 | 27061803 |
| eCl@ss 6.0 | 27061803 |
| eCl@ss 7.0 | 27061803 |
| eCl@ss 8.0 | 27249290 |
| eCl@ss 9.0 | 27240692 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC000313 |
| ETIM 4.0 | EC002006 |
| ETIM 5.0 | EC002584 |
| UNSPSC | |
| UNSPSC 11 | 26121607 |
| UNSPSC 12.01 | 26121607 |
| UNSPSC 13.2 | 39121103 |
| UNSPSC 6.01 | 26121607 |
| UNSPSC 7.0901 | 26121607 |
| Интерфейсы | |
| Количество портов | 1 |
| Общие сведения | |
| MTBF | 38062 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 12264 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) |
| MTTF | 18372 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 13381 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 3348 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| Вес нетто | 155 г |
| Гальваническая развязка | Порт X1 // порт X2 |
| Интерфейс | Ethernet |
| Испытательное напряжение / интерфейс передачи данных | 4 кВ AC (50 Гц, 1 мин) |
| Монтажное положение | Настенный монтаж |
| Напряжения изоляции на входе / выходе | 250 Вэфф |
| Соответствие нормам | Соответствие CE |
| Стандарты / нормативные документы | EN 50121 и EN 50155 (для применения в области ж/д перевозок) |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % |
| Степень защиты | IP54 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 75 °C |
| Питание | |
| Диапазон напряжения питания | Пассивный модуль, напряжение питания не требуется |
| Последовательный интерфейс | |
| Дальность передачи | ≤ 100 м (Общая длина на оба порта (зависит от объема передачи данных и используемой проводки)) |
| Интерфейс 1 | Интерфейсы Ethernet, 10/100Base-T(X) согласно IEEE 802.3u |
| Интерфейс 2 | Интерфейсы Ethernet, 10/100Base-T(X) согласно IEEE 802.3u |
| Поддерживаемые протоколы | прозрачность протокола для IPv4 и IPv6 |
| Скорость последовательной передачи данных | 10/100 Мбит/с |
| Размеры | |
| Высота | 91 мм |
| Глубина | 34 мм |
| Стандарты и предписания | |
| Данные испытания | 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Сигнал | ± 1 кВ (Линия передачи данных, несимметричная) |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C (85 °C в течение 10 мин.; после этого функционирование не гарантируется - требуется проверка устройства) |
| Ширина | 66 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Габариты и материалы | |
| Материал корпуса | Пластик, FR 2010 V0 (UL 94) |
| Дополнительные особенности | |
| Цвет | черный |
