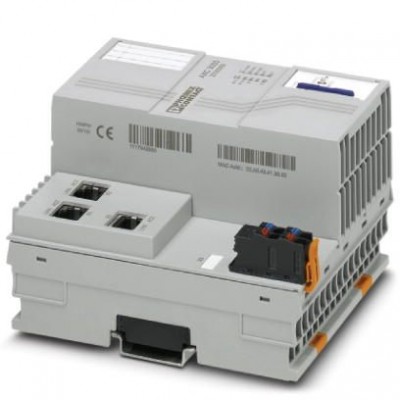

Управление - AXC 3050 - 2700989
Описание
Axiocontrol для управления устройствами ввода-вывода Axioline F напрямую. С 3 разъемами Ethernet для подключения дополн. децентрал. уст-в ввода-вывода через PROFINET, Modbus TCP или TCP/IP. Программирование согл. МЭК 61131-3. В комплекте c соединит. штекером и держателем маркировки.. Модульный контроллер AXC 3050 для системы ввода-вывода Axioline, в котором последовательно реализованы стремление к максимальной производительности, простота управления и возможность использования в суровых промышленных условиях.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240602 |
| eCl@ss 4.1 | 27240602 |
| eCl@ss 5.0 | 27242589 |
| eCl@ss 5.1 | 27242590 |
| eCl@ss 6.0 | 27242590 |
| eCl@ss 7.0 | 27242590 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001045 |
| ETIM 4.0 | EC001435 |
| ETIM 5.0 | EC000236 |
| ETIM 6.0 | EC000236 |
| UNSPSC | |
| UNSPSC 11 | 81111810 |
| UNSPSC 12.01 | 81111810 |
| UNSPSC 13.2 | 39122114 |
| UNSPSC 6.01 | 81111810 |
| UNSPSC 7.0901 | 81111810 |
| Входные данные | |
| Наименование, вход | Вход счетчика для сигналов 24 В |
| Входы сигнала счетчика | |
| Входная частота | макс. 100 кГц (с модулем AXL F DI16/1 HS 1H) |
| Интерфейс Ethernet | |
| Количество | 1 |
| Интерфейсы | |
| Скорость передачи данных | 100 Мбит/с |
| Исполняющая система, соотв. МЭК-61131 | |
| Количество задач управления | 16 |
| Память для постоянного хранения данных | 128 кбайт |
| Память для программ | 4 Мбайт |
| Механическая конструкция | |
| Диагностический дисплей | нет |
| Резервирование системы управления | нет |
| Общие сведения | |
| Интерфейс | Локальная шина Axioline F |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 58 кПа ... 106 кПа (до 4500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (при монтаже) | -5 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Ударопрочность | 30г, продолжительность 11 мс, ударный импульс полусинусоида, в соответствии с МЭК 60068-2-27 |
| Удары (при эксплуатации) | 10г (Испытание длительным толчком согласно EN 60068-2-29) |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Потребляемый ток, макс. | макс. 976 мА (с 2 A на Uшинедля E/As и UL= 24 В) |
| Рассеиваемая мощность | макс. 9,8 Вт |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 125,9 мм |
| Глубина | 74 мм |
| Система управления | |
| Диагностический инструмент | DIAG+ |
| Инжиниринговый инструмент | PC WORX |
| Поддерживаемые языки программирования | Программирование в соответствии с МЭК 61131-3 |
| Системные ограничения устройств сопряжения с шиной | |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 (Не превышайте максимально допустимое значение для потребляемого тока) |
| Количество поддерживаемых оконечных устройств | макс. 63 |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 5г |
| Вибрация (хранение / транспортировка) | 5г |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (до 2000 м над уровнем моря) |
| Ширина | 100 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция полевой шины | |
| Количество процессных данных | макс. 4096 бит (Вход) макс. 4096 бит (Выход) |
| Характеристики компьютера | |
| Память для данных | 8 Мбайт |
| Процессор | Intel®Atom™ E660 1,3 ГГц |
| Часы реального времени | да |
| Цифровые входы | |
| Количество входов | макс. 2 (через любые цифровые входы модулей Axioline F) |
| Электропитание | |
| Остаточная пульсация | ± 5 % |
| Потребляемый ток, типовой | тип. 408 мА (без E/As и UL= 24 В) |
| Монтажные характеристики | |
| Тип подключения | Цокольный модуль |
