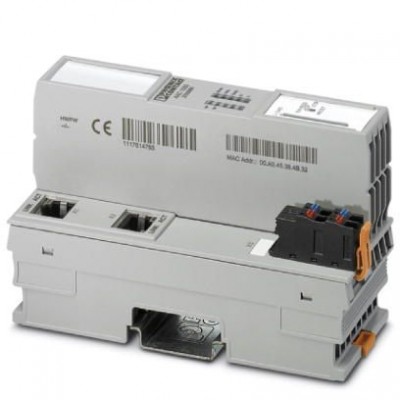

Управление - AXC 1050 - 2700988
Описание
Устройство Axiocontrol для непосредственного управления устройствами ввода-вывода Axioline. С 2 интерфейсами Ethernet и возможностью программирования согласно МЭК 61131-3. В комплекте c соединительным штекером и держателем маркировки.. Модульный компактный контроллер AXC 1050 для системы ввода-вывода Axioline, в котором последовательно реализованы стремление к максимальной производительности, простота управления и возможность использования в суровых промышленных условиях.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240602 |
| eCl@ss 4.1 | 27240602 |
| eCl@ss 5.0 | 27242589 |
| eCl@ss 5.1 | 27242590 |
| eCl@ss 6.0 | 27242590 |
| eCl@ss 7.0 | 27242590 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001045 |
| ETIM 4.0 | EC001435 |
| ETIM 5.0 | EC000236 |
| ETIM 6.0 | EC000236 |
| PROFINET | |
| Спецификация | Версия 2.2 |
| Функция устройства | Контроллер PROFINET, устройство PROFINET |
| Частота обновления | мин. 4 мс |
| UNSPSC | |
| UNSPSC 11 | 81111810 |
| UNSPSC 12.01 | 81111810 |
| UNSPSC 13.2 | 39122114 |
| UNSPSC 6.01 | 81111810 |
| UNSPSC 7.0901 | 81111810 |
| Интерфейс Ethernet | |
| Количество | 1 |
| Интерфейсы | |
| Скорость передачи данных | 100 Мбит/с |
| Исполняющая система, соотв. МЭК-61131 | |
| Количество задач управления | 8 |
| Память для постоянного хранения данных | 48 кбайт (NVRAM) |
| Память для программ | 1 Мбайт |
| Механическая конструкция | |
| Диагностический дисплей | нет |
| Резервирование системы управления | нет |
| Общие сведения | |
| Интерфейс | Локальная шина Axioline F |
| Масса | 225,6 г |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 58 кПа ... 106 кПа (до 4500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Ударопрочность | 30г, продолжительность 11 мс, ударный импульс полусинусоида, в соответствии с МЭК 60068-2-27 |
| Удары (при эксплуатации) | 10г (Испытание длительным толчком согласно EN 60068-2-29) |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Потребляемый ток, макс. | 160 мА |
| Рассеиваемая мощность | макс. 3 Вт |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 125,9 мм |
| Глубина | 74 мм |
| Система управления | |
| Диагностический инструмент | DIAG+ |
| Инжиниринговый инструмент | PC WORX PC WORX EXPRESS |
| Конфигурационный инструмент | Config+ версии 1.01 и выше |
| Поддерживаемые языки программирования | Программирование в соответствии с МЭК 61131-3 |
| Системные ограничения устройств сопряжения с шиной | |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 (Не превышайте максимально допустимое значение для потребляемого тока) |
| Количество поддерживаемых оконечных устройств | макс. 63 |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 5г |
| Вибрация (хранение / транспортировка) | 5г |
| Излучение электромагнитных помех | Испытание на излучение помех согл. EN 61000-6-3 Чувствительность к радиопомехам согл. EN 55022 Класс B |
| Помехоустойчивость Burst | Испытание на помехозащищённость согл. EN 61000-6-2 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий B, 2 кВ |
| Помехоустойчивость EF | Испытание на помехозащищённость согл. EN 61000-6-2 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A, напряжённость поля: 10 В/м |
| Помехоустойчивость ESD | Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/МЭК 61000-4-2 Критерий В, разряд между контактами 6 кВ, воздушный разряд 8 кВ Испытание на помехозащищённость согл. EN 61000-6-2 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 Критерий A; испытательное напряжение 10 В |
| Помехоустойчивость Surge | Испытание на помехозащищённость согл. EN 61000-6-2 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий В, питающая линия постоянного тока: ±0,5 кВ/±0,5 кВ (симметричный/несимметричный), экран кабеля шины 1 кВ |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 45 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция полевой шины | |
| Количество процессных данных | макс. 4096 бит (Локальная шина Axioline F (Ввод)) макс. 4096 бит (Локальная шина Axioline F (Вывод)) макс. 32768 бит (внутренний клиент Modbus/TCP) |
| Характеристики компьютера | |
| Память для данных | 2 Мбайт |
| Процессор | Altera Nios II 100 МГц |
| Часы реального времени | да |
| Электропитание | |
| Остаточная пульсация | ± 5 % |
| Потребляемый ток, типовой | 125 мА |
| Монтажные характеристики | |
| Тип подключения | Цокольный модуль |
