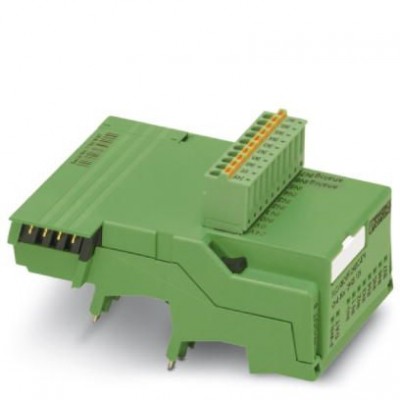

Модуль расширения - PLC-V8C/PT-24DC/EM - 2905137
Описание
Логический модуль расширения PLC logic с 16 вводами-выводами для вставного подключения к 8 клеммам PLC-INTERFACE с целью расширения базового модуля (к одному базовому модулю можно подключить не более двух модулей расширения), зажим рush-inХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27242216 |
| eCl@ss 4.1 | 27242216 |
| eCl@ss 5.0 | 27242216 |
| eCl@ss 5.1 | 27242216 |
| eCl@ss 6.0 | 27242216 |
| eCl@ss 7.0 | 27242216 |
| eCl@ss 8.0 | 27242216 |
| eCl@ss 9.0 | 27242216 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001417 |
| ETIM 3.0 | EC001417 |
| ETIM 4.0 | EC001417 |
| ETIM 5.0 | EC001417 |
| ETIM 6.0 | EC001417 |
| UNSPSC | |
| UNSPSC 13.2 | 39122329 |
| Входные данные | |
| Входное напряжение | 24 В DC |
| Входное сопротивление | > 3,5 кΩ |
| Диапазон входных напряжений | 0 В ... 10 В |
| Уровень сигнала, сигнал "0" | < 5 В |
| Уровень сигнала, сигнал "1" | > 11 В |
| Входные данные (цифр.) | |
| Входной ток, сигнал "0" | < 1 мА |
| Входной ток, сигнал "1" | тип. 2,5 мА |
| Общие сведения | |
| Индикатор состояния | LED зел. |
| Количество точек подключения | 1 |
| Монтажное положение | на выбор |
| Номинальный ток | 9 мА |
| Режим работы | 100 % ED |
| Указания по монтажу | возможна установка на 8 клеммах PLC-INTERFACE |
| Окружающие условия | |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 26,4 В DC |
| Защитная схема | Защита от переполюсовки Защита от перенапр. |
| Максимальный входной ток при UN | 65 мА |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 111 мм |
| Глубина | 87 мм |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Расчетное напряжение изоляции | 50 В |
| Технические данные | |
| Полюсов | 10 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 45 °C |
| Ширина | 50 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 9 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² 0,25 мм² ... 0,5 мм² (Кабельный наконечник с изолирующим хомутом) 0,25 мм² ... 1,5 мм² (Кабельный наконечник без изолирующего хомута) |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 16 |
| Указание | Питание устройства и 8 входов |
| Цифровые входы | |
| Количество входов | 8 (2 конфигурируемых как аналоговые) |
| Описание входа | EN 61131-2 тип 3 |
| Цифровые выходы | |
| Количество выходов | ≤ 8 |
| Электрические данные | |
| Номинальное напряжение | 24 В DC |
| Электропитание | |
| Потребляемый ток, типовой | 4 мА |
| Дополнительные особенности | |
| Цвет | зеленый |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
