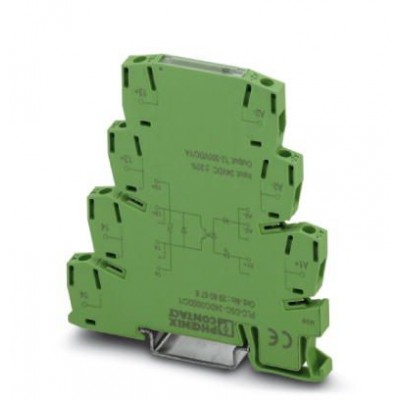

Модуль полупроводникового реле - PLC-OSC- 24DC/300DC/ 1 - 2980678
Описание
Интерфейсный блок PLC, встроенное полупроводниковое реле, с винтовыми зажимами, для установки на монтажную шину NS 35/7,5, вход: 24 В DC, выход: 12-300 В пост.тока/1 AХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371001 |
| eCl@ss 5.1 | 27371001 |
| eCl@ss 6.0 | 27371604 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001504 |
| ETIM 3.0 | EC001504 |
| ETIM 4.0 | EC001504 |
| ETIM 5.0 | EC001504 |
| ETIM 6.0 | EC001504 |
| UNSPSC | |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121542 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121542 |
| Активная часть | |
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0,19 Вт |
| Типовой входной ток при UN | 8 мА |
| Входные данные | |
| Время отключения, типовое | 0,7 мс |
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений | 19,2 В DC ... 28,8 В DC |
| Порог срабатывания, сигнал "0", относительно UN | ≤ 0,4 |
| Порог срабатывания, сигнал "1", относительно UN | ≥ 0,8 |
| Частота передачи | 50 Гц |
| Выходные данные | |
| Время включения, типовое | 0,3 мс |
| Диапазон выходного напряжения | 12 В DC ... 300 В DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...) |
| Падение напряжения при макс. рабочем токе | < 500 мВ |
| Контактная часть | |
| Макс. ток продолжительной нагрузки | 1 A (См. график завис. пар.) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Стандарты / нормативные документы | МЭК 60664 EN 50178 |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Сторона входа |
| Потенциалы Axioline | |
| Наименование защиты | Защита от переполюсовки Защита от перенапр. |
| Размеры | |
| Высота | 80 мм |
| Глубина | 86 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Расчетное напряжение изоляции | 300 В |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Выходные данные |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Цифровые входы | |
| Защитная цепь / модуль | Диод защиты от переполюсовки Варистор |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
