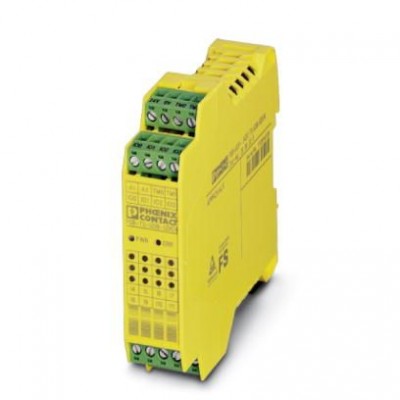

Модуль расширения - PSR-SPP- 24DC/TS/SDI8/SDIO4 - 2986041
Описание
Модуль расширения входов и выходов PSR-TRISAFE-M с 8 безопасными входами и 4 надежными настраиваемыми каналами (на выбор безопасные входы или выходы), 2 выхода тактовых импульсов/сигнальных выхода; до SILCL 3, кат.4/PLe, SIL 3, EN 50156, втычная пружинная клеммаХарактеристики
| Design | |
| Цвет корпуса | желтый |
| eCl@ss | |
| eCl@ss 4.0 | 27371102 |
| eCl@ss 4.1 | 27371102 |
| eCl@ss 5.0 | 27371901 |
| eCl@ss 5.1 | 27371901 |
| eCl@ss 6.0 | 27371819 |
| eCl@ss 7.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001449 |
| ETIM 3.0 | EC001449 |
| ETIM 4.0 | EC001417 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| UNSPSC | |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39121501 |
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| Воздушные пути и пути утечки | |
| Напряжение | 24 В DC (Питание через A1/A2) |
| Время | |
| Время возврата в состояние готовности | < 10 c |
| Выходные данные | |
| Диапазон номинального выходного напряжения | 18 В DC ... 30 В DC (вкл. все допуски, вкл. остаточную пульсацию) |
| Контактная часть | |
| Макс. ток продолжительной нагрузки | 50 мА |
| Общие сведения | |
| Вес нетто | 130 г |
| Индикатор состояния | 1 x СИД зеленый, 1 x СИД красный |
| Мин. степень защиты на месте установки | IP54 |
| Монтажное положение | на горизонтальной монтажной рейке |
| Нормальный режим работы | 100 % ED |
| Тип монтажа | Установка на монтажной рейке |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 108 кПа (до 3000 м над уровнем моря) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (в среднем, 85 % кратковременно) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (в среднем, 85 % кратковременно) |
| Рабочая высота | макс. 2000 м (см. приложение «Применение модулей PSR-TRISAFE на высоте больше 2000 м над уровнем моря») |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Удары (при эксплуатации) | 10г (Δt = 11 мс, три удара в каждом направлении) 10г (Δt = 16 мс, продолжительная нагрузка, 1000 ударов в каждом направлении) |
| Параметры техники безопасности | |
| Категория | 2 () 4 (2-канальная настройка параметров) |
| Ограничение претензий касательно класса безопасности (SIL CL) | 2 () 3 (2-канальная настройка параметров) |
| Уровень эффективности (PL) | d () e (2-канальная настройка параметров) |
| Уровни совокупной безопасности (SIL) | 2 () 3 (2-канальная настройка параметров) |
| Питание | |
| Время фильтрации | тип. 20 мс (в зависимости от нагрузки, при падении напряжения при US) |
| Защитная схема | да, в рамках диапазона рабочего напряжения |
| Номинальный ток питания цепи управления IS | Питание по PSR-TBUS тип. 51,6 мА (не назначены входы и выходы, A1/A2 открыты) тип. 66 мА (все входы и безопасные выходы назначены) |
| Расчетное напряжение питания цепи управления US | 24 В DC (Питание по PSR-TBUS) 18 В DC ... 30 В DC (вкл. все допуски, вкл. остаточную пульсацию) |
| Потенциалы Axioline | |
| Потребляемый ток | тип. 4 мА |
| Размеры | |
| Высота | 112 мм |
| Глубина | 114,5 мм |
| Длина кабеля | макс. 2000 м |
| Релейные выходы: цепь активации | |
| Описание выходов | цифровой |
| Релейные выходы: цепь обратной связи / сигнальная цепь | |
| Защита от короткого замыкания | да |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 2г |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Время реакции | макс. 30 мс (вкл. время реакции PSR-TS-SDOR4) |
| Наименование | МЭК 61508 - высокие требования |
| Характеристики клемм | |
| вставной | да |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Диапазон входных напряжений, сигнал "0" | 0 В DC ... 5 В DC (для безопасного отключения) |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
| Количество входов | 12 (из них 4 конфигурируются как вход или выход) |
| Описание входа | Цифровой вход |
| Цифровые выходы | |
| Количество выходов | 4 (если конфигурируемые входы /выходы используются как выходы) |
| Макс. емкостная нагрузка | макс. 1 мкФ (электронные компоненты) |
| Макс. индуктивная нагрузка | см. защитную схему |
| Пробный импульс | < 1 мс |
| Указание по защитной схеме | да, в рамках диапазона рабочего напряжения |
| Электрические данные | |
| Номинальное напряжение | 24 В DC (Питание через A1/A2) |
| Габариты и материалы | |
| Материал корпуса | Полиамид РА, неусиленный |
