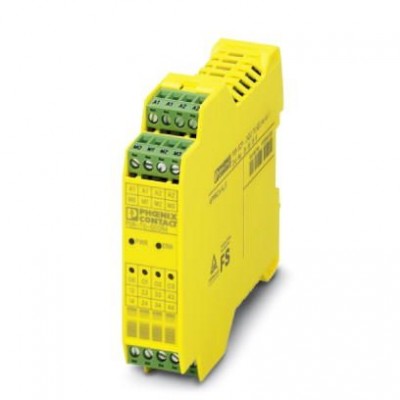

Модуль расширения - PSR-SCP- 24DC/TS/SDOR4/4X1 - 2986096
Описание
Модуль расширения релейных выходов для PSR-TRISAFE-M с 4 безопасными выходными контактами реле (на выбор 4 одно- или 2 двухканальных релейных контакта), 4 выхода для оповещения; до SILCL 3, кат.4/PLe, SIL 3, EN 50156, вставные винтовые клеммыХарактеристики
| Design | |
| Цвет корпуса | желтый |
| eCl@ss | |
| eCl@ss 4.0 | 27371102 |
| eCl@ss 4.1 | 27371102 |
| eCl@ss 5.0 | 27371901 |
| eCl@ss 5.1 | 27371901 |
| eCl@ss 6.0 | 27371819 |
| eCl@ss 7.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001449 |
| ETIM 4.0 | EC001417 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| UNSPSC | |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39122329 |
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| Воздушные пути и пути утечки | |
| Напряжение | 24 В DC (Питание через A1/A2) |
| Время | |
| Время возврата в состояние готовности | < 10 c |
| Выходные данные | |
| Выходные предохранители | 6 A (gL / gG) 4 A (gL / gG для систем с низкими требованиями к безопасности) |
| Контактная часть | |
| Исполнение контакта | 4 релейных выходных контакта |
| Макс. ток продолжительной нагрузки | 4 A (см. Изменение хар-к) |
| Материал контакта | AgSnO2(от HW03) AgCuNi + 0,2 - 0,4 мкм Au (до HW02) |
| Общие сведения | |
| Вес нетто | 220 г |
| Долговечность механическая | 10x 106коммутационных циклов |
| Индикатор состояния | 1 x СИД зеленый, 1 x СИД красный |
| Мин. степень защиты на месте установки | IP54 |
| Монтажное положение | на горизонтальной монтажной рейке |
| Нормальный режим работы | 100 % ED |
| Тип монтажа | Установка на монтажной рейке |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 108 кПа (до 3000 м над уровнем моря) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (в среднем, 85 % кратковременно) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (в среднем, 85 % кратковременно) |
| Рабочая высота | макс. 2000 м (см. приложение «Применение модулей PSR-TRISAFE на высоте больше 2000 м над уровнем моря») |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Удары (при эксплуатации) | 10г (Δt = 11 мс, три удара в каждом направлении) 10г (Δt = 16 мс, продолжительная нагрузка, 1000 ударов в каждом направлении) |
| Параметры техники безопасности | |
| Категория | 1 () 4 (2-канальная настройка параметров) |
| Ограничение претензий касательно класса безопасности (SIL CL) | 1 () 3 (2-канальная настройка параметров) |
| Уровень эффективности (PL) | c () e (2-канальная настройка параметров) |
| Уровни совокупной безопасности (SIL) | 1 () 3 (2-канальная настройка параметров) |
| Питание | |
| Защитная схема | да, в рамках диапазона рабочего напряжения |
| Номинальный ток питания цепи управления IS | Питание по PSR-TBUS 74 мА (при 24 В DC, выходы реле определены) 54 мА (при 24 В DC, выходы реле не определены) |
| Расчетное напряжение питания цепи управления US | 24 В DC (Питание по PSR-TBUS) 18 В DC ... 30 В DC (вкл. все допуски, вкл. остаточную пульсацию) |
| Потенциалы Axioline | |
| Наименование защиты | да, в рамках диапазона рабочего напряжения |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Релейные выходы: цепь активации | |
| Коммутационная способность | мин. 60 мВт |
| Напряжение переключения | мин. 12 В AC/DC (от HW 03) мин. 5 В AC/DC (до HW02) макс. 250 В AC/DC |
| Описание выходов | Контакты реле, безопасные замыкающие контакты |
| Релейные выходы: цепь обратной связи / сигнальная цепь | |
| Защита от короткого замыкания | да |
| Релейный выход | |
| Ток переключения | мин. 3 мА (от HW 03) мин. 5 мА (до HW02) |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 2г |
| Расчетное импульсное напряжение / изоляция | 4 кВ / базовая изоляция цепи выходного контакта (13/14, 23/24, 33/34, 43/44) между собой; безопасное разделение, усиленная изоляция / напряжение между цепями выходных контактов (13/14, 23/24, 33/34, 43/44) и остальными цепями 6 кВ. |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C (см. Изменение хар-к) |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Время реакции | макс. 50 мс |
| Наименование | МЭК 61508 - высокие требования |
| Характеристики клемм | |
| вставной | да |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0,5 Нм ... 0,6 Нм 5 lbf-in. ... 7 lbf-in. |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Цифровые выходы | |
| Количество выходов | 4 (одноканальные) 2 (двухканальные, попарно) |
| Габариты и материалы | |
| Материал корпуса | Полиамид РА, неусиленный |
