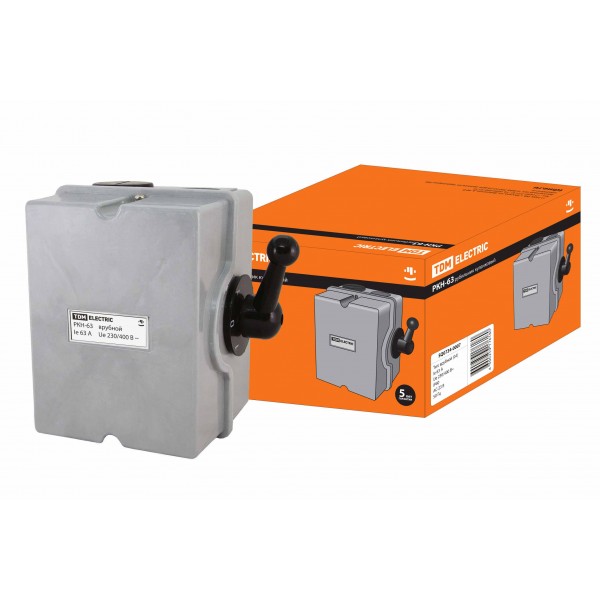

| TDM |
| Высота корпуса, мм |
155 |
| Высота, мм |
155 |
| Глубина корпуса, мм |
100 |
| Глубина, мм |
100 |
| Длина, мм |
_ |
| Количество вспомогат. нормально замкнутых (НЗ) контактов |
_ |
| Количество вспомогат. нормально разомкнутых (НО) контактов |
3 |
| Количество вспомогат. переключающих контактов |
_ |
| Количество выключателей/переключателей |
1 |
| Количество полюсов |
2 |
| Компактная версия выключателя-разъединителя |
Нет |
| Конструктивный размер (габарит) |
80x80 |
| Конструктивный размер вставки плавкого предохранителя |
_ |
| Конструкция прибора |
Комплектное устройство в корпусе |
| Макс. допустимое раб. напряжение Ue AC, В |
400 |
| Материал корпуса |
полиамид |
| Модульная ширина (общ. кол-во модульных расстояний) |
_ |
| Моторный привод встроенный |
Нет |
| Моторный привод опционально |
Нет |
| Напряжение дополнит. расцепителя |
Нет |
| Номин. напряжение изоляции Ui, В |
_ |
| Номин. продолжительный ток Iu, А |
63 |
| Номин. раб. ток Ie, А |
63 |
| Номин. ток, А |
63 000 |
| Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт |
_ |
| Номинальная мощность в рабочем режиме при AC-3, 400 В, кВт |
_ |
| Оснащение корпуса рубильника плавкими предохранителями |
|
| Подходит для монтажа на передней стенке, 4 отверстия |
Да |
| Подходит для монтажа на шину |
нет |
| Подходит для напольного монтажа |
Нет |
| Подходит для плавких предохранителей |
_ |
| Подходит для промежуточного монтажа |
нет |
| Подходит для установки в распределит. щит |
Нет |
| Подходит для фронтал. монтажа в центре |
нет |
| Подходит для фронтал. монтажа через 4 отверстия |
нет |
| Пригоден в качестве главного выключателя |
нет |
| Пригоден в качестве предохранительного выключателя |
да |
| Пригоден в качестве сервисного выключателя |
нет |
| Пригоден в качестве устройства аварийной остановки |
да |
| Рабочий механизм за крышкой/дверцей |
да |
| С блокировкой/запираемый (-ая) |
Нет |
| С защитой от ошибочных действий |
Нет |
| С осью-переходником |
Нет |
| С прозрачн. (светопрониц.) дверцой/крышкой |
Нет |
| Степень защиты (IP), передняя сторона |
IP40 |
| Тип подключения силовой электрич. цепи |
Винтовое соединение |
| Тип элемента управления |
Рычажковый (перекидной рычаг) |
| Типоразмеры плавких предохранителей |
_ |
| Условный номин. ток короткого замыкания Iq , кА |
_ |
| Цвет управляющего элемента |
EV000206 |
| Ширина в поперечном сечении, мм |
158 |
| Ширина корпуса, мм |
158 |
| Ширина, мм |
158 |
