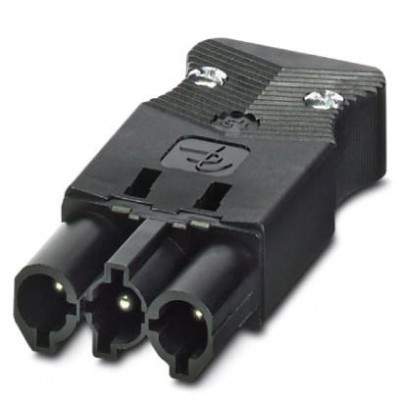

Разъем - PLD E 608-CO-MS - 2702308
Описание
Штекер для последовательного включения, черный, 3-контактныйХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27260702 |
| eCl@ss 8.0 | 27440312 |
| eCl@ss 9.0 | 27440312 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC002641 |
| ETIM 6.0 | EC002641 |
| UNSPSC | |
| UNSPSC 13.2 | 39121419 |
| Данные подключения | |
| Длина зачищенной части оболочки | 7 мм |
| Механические характеристики | |
| Циклы установки | 10 (согласно EN 61984) |
| Частота подключения QUICKON | 5 (согласно EN 61984) |
| Общие сведения | |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V2 |
| Количество контактов | 2+PE |
| Количество точек подключения | 3 |
| Конструкция | Монтажный разъем |
| Материал, контакт | Латунь |
| Момент затяжки держателя контактов | 0,3 Нм |
| Расчетный ток | 16 A (согласно EN 61984 при 70 °C) |
| Способ подключения | Винтовые зажимы |
| Окружающие условия | |
| Степень защиты | IP20 IP40 (вставлен) |
| Температура окружающей среды (хранение/транспорт) | -30 °C |
| Размеры | |
| Наружный диаметр кабеля | 7,5 мм ... 8,5 мм (3x 1,5 мм²) 9,5 мм ... 10,5 мм (3x 2,5 мм²) |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | 70 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | с защитой поверхности |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 20 |
| Электрические характеристики | |
| Расчетное импульсное напряжение (I/2) | 2,5 кВ |
| Расчетное напряжение (I/2) | 250 В |
| Дополнительные особенности | |
| Цвет | черный |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
