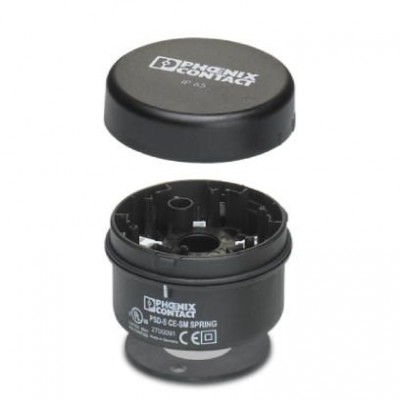

Соединительный элемент - PSD-S CE-SM SPRING - 2700091
Описание
Соединительный элемент с пружинной клеммой, для напольного монтажаХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27143203 |
| eCl@ss 4.1 | 27143203 |
| eCl@ss 5.0 | 27371232 |
| eCl@ss 5.1 | 27371232 |
| eCl@ss 6.0 | 27371232 |
| eCl@ss 7.0 | 27371232 |
| eCl@ss 8.0 | 27371232 |
| eCl@ss 9.0 | 27371232 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001152 |
| ETIM 4.0 | EC001152 |
| ETIM 5.0 | EC001152 |
| ETIM 6.0 | EC001152 |
| UNSPSC | |
| UNSPSC 11 | 39121311 |
| UNSPSC 12.01 | 39121311 |
| UNSPSC 13.2 | 39121311 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Диапазон номинальных напряжений на входе | 12 В AC/DC ... 240 В AC/DC |
| Общие сведения | |
| Кол-во устанавливаемых компонентов для обработки сигналов | макс. 5 |
| Комплект поставки | Концевая крышка и уплотнение |
| Масса | 75 г |
| Монтажное положение | на выбор |
| Тип монтажа | Напольный монтаж |
| Указания по монтажу | На каждый элемент установлено уплотнение |
| Окружающие условия | |
| Степень защиты | IP65, в смонтированном состоянии |
| Параметры соединения | |
| Однопроводное соединение/место зажима жесткий AWG макс. | 15 |
| Однопроводное соединение/место зажима жесткий AWG мин. | 20 |
| Размеры | |
| Высота | 27 мм |
| Диаметр | 69 мм |
| Стандарты и предписания | |
| Электромагнитная совместимость | Соответствуют директиве ЕС по ЭМС 2004/108/EG и директиве по низкому напряжению 2006/95/EG |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
| Функции | |
| Наименование | без кабельного наконечника |
| Характеристики клемм | |
| Мин. сечение гибкого проводника AWG | 20 |
| Сечение гибкого проводника AWG, макс. | 15 |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Габариты и материалы | |
| Материал | PA-GF |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Пружинный зажим |
