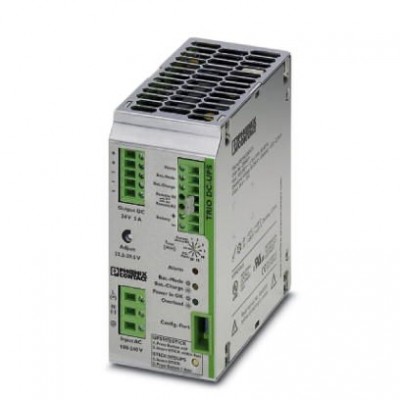

Источник бесперебойного питания - TRIO-UPS/1AC/24DC/ 5 - 2866611

Описание

Источники бесперебойного питания со встроенным блоком питания, 5 А, вместе с компонентами MINI-BAT/24/DC/1.3 AH, QUINT-BAT/24DC 3,4AH, 7,2AH или 12 AH. Модуль БП TRIO со встроенным источником питания особенно компактен: модуль БП и блок питания в одном корпусе. Для формирования полноценной системы бесперебойного питания требуется всего один энергоаккумулятор.
Энергоаккумуляторы со свинцовой технологией AGM имеют время автономной работы до двух часов при токовой нагрузке 5 А.

Характеристики

eCl@ss
eCl@ss 4.0 27040603
eCl@ss 4.1 27040603
eCl@ss 5.0 27040603
eCl@ss 5.1 27040603
eCl@ss 6.0 27040603
eCl@ss 7.0 27040603
eCl@ss 8.0 27040603
eCl@ss 9.0 27040705
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 25 лет;
ETIM
ETIM 2.0 EC000382
ETIM 3.0 EC000382
ETIM 4.0 EC000382
ETIM 5.0 EC000382
ETIM 6.0 EC000382
UNSPSC
UNSPSC 11 39121011
UNSPSC 12.01 39121011
UNSPSC 13.2 39121011
UNSPSC 6.01 30211510
UNSPSC 7.0901 39121011
Воздушные пути и пути утечки
Напряжение 10 В
Входные данные
Время автономной работы настраивается: 0,5 мин; 1 мин; 2 мин; 3 мин; 5 мин; 10 мин; 15 мин; 20 мин; режим PC
Входной предохранитель, встроенный 6,3 A (инертного типа, внутренний)
Диапазон входных напряжений переменного тока 85 В AC ... 264 В AC (Ухудшение характеристик при напряжении < 90 В AC: 2,5% В)
Диапазон входных напряжений постоянного тока 100 В DC ... 350 В DC (UL508: 100 ... 250 В)
Диапазон номинальных напряжений на входе 100 В AC ... 240 В AC
Коэффициент мощности (cos phi) около 0,5
Ограничение пускового тока/I²t < 1,3 A2c
Провалы напряжения в сети см. диаграмму
Выходные данные
Возможность параллельного подключения да, 2
Время включения, типовое 150 мс (230 В AC)
200 мс (120 В AC)
Диапазон настройки выходного напряжения (USet) 22,5 В DC ... 29,5 В DC (Работа от сети; буферный режим работы в зависимости от напряжения аккумулятора 27,9 В DC ... 19,2 В DC)
Защита от внутреннего перенапряжения да, < 35 В DC
Изменение хар-к 55 °C ... 70 °C (2,5 % / K)
Коммутационные пики, номинальная нагрузка < 25 мB(ДА)
Номинальный ток на выходе (IN) 5 A (-25 °C ... 55 °C)
Ограничение тока на выходе макс. 6 A (Питание от сети)
Рассогласование < 1 % (статическое изменение нагрузки 10 % ... 90 %)
Устойчивость к обратной связи 35 В DC
Выходные данные (работа от сети 24 В DC)
Номин. напряжение на выходе 24 В DC
Данные по ЭМС
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2006/95/ЕС
Общие сведения
MTBF (IEC 61709, SN 29500) > 596000 ч (40 °C)
Вес нетто 1,1 кг
КПД > 88 % (230 В B AC, работа от сети)
> 86 % (120 В B AC, работа от сети)
> 86 % (Питание от аккумулятора)
Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715
Напряжения изоляции на входе / выходе 4 кВ (Типовое исп.)
2 кВ (Выборочное исп.)
Носитель информации внешний, аккумулятор 1,3 Aч / 3,4 Aч / 7,2 Aч / 12 Aч
Технология IQ нет
Указания по монтажу присоединяемый: горизонтально 0 мм, вертикально 50 мм
Окружающие условия
Климатический класс 3K3 (согласно EN 60721)
Макс. допустимая отн. влажность воздуха (при эксплуатации) 95 % (При 25 °C, без выпадения конденсата)
Степень защиты IP20
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Питание
Защитная схема Защита от перенапряжений при переходных процессах Варистор
Потенциалы Axioline
Потребляемый ток 1,1 A (макс. 230 В AC)
1,8 A (макс. 120 В AC)
Процесс зарядки
Зарядная характеристика Вольтамперная характеристика
Защита от глубокого разряда 18 В DC ... 21 В DC (предварительно установлено 19,2 В DC)
Конечное напряжение заряда 25 В DC ... 30 В DC (предварительно установлено 27,6 В DC)
Контроль наличия батареи / временной интервал 60 c
Порог аварийной сигнализации 18 В DC ... 30 В DC (предварительно установлено 20,4 В DC)
Проверка качества аккумулятора 4 ч ... 200 ч (предварительно установлено 12 ч)
Температурная компенсация 0 мВ/К ... 200 мВ/К (предварительно установлено: 42 мВ/К)
Размеры
Высота 130 мм
Глубина 118 мм
Резьба винтов M3
Стандарты и предписания
Вибрация (при эксплуатации) < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Диапазон частот 80 МГц ... 2 ГГц
Излучение помех EN 55011 (EN 55022)
Напряженность проверочного поля 10 В/м
Помехоустойчивость EN 61000-6-2:2005
Применение в железнодорожной отрасли EN 50121-4
Примечания Критерий B
Разрешение на применение в судостроении DNV GL (EMC B)
Разряд между контактами 6 кВ
Сертификация UL UL/C-UL, зарегистрированный UL 508
UL/C-UL, одобренный UL 60950-1
Сигнал 2 кВ (Уровень 3, несимметрично)
1 кВ (Уровень 3 - симметрично)
Стандарт - безопасная изоляция DIN VDE 0100-410
Стандарт - безопасные малые напряжения EN 60950-1 (SELV)
EN 60204 (PELV)
Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей EN 50178
Стандарт - оснащение силового оборудования электронными средствами EN 50178/VDE 0160 (PELV)
Стандарт - требования к сетям питания (ограничение гармонических искажений) EN 61000-3-2
Стандарт - электробезопасность EN 60950-1/VDE 0805 (БСНН)
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Технические данные
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (> 55 °C - ухудшение характеристик: 2,5%/K)
Ширина 60 мм
Характеристики клемм
Сечение гибкого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение жесткого проводника мин. 0,2 мм²
Характеристики клемм, вход
Сечение проводника AWG, макс. 12
Сечение проводника AWG, мин. 24
Электрические характеристики
Ток зарядки 0,2 A ... 1,5 A (предварительно установлено 1,0 А)
Электропитание
Остаточная пульсация < 10 мB(ДА)
Монтажные характеристики
Тип подключения Винтовые зажимы
Эксплуатационные характеристики
Степень загрязнения 2

Рекомендуемые товары

22 899 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2866611
  • Наличие: Предзаказ
  • GTIN: 4046356311809
