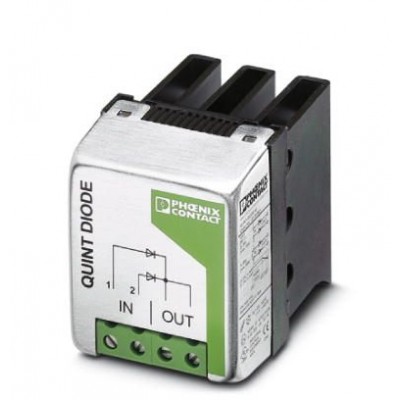

Резервный модуль, с защитным покрытием - QUINT-DIODE/48DC/40 - 2866585
Описание
Резервный модуль QUINT-DIODE/48DC/40Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27040801 |
| eCl@ss 4.1 | 27040801 |
| eCl@ss 5.1 | 27371010 |
| eCl@ss 6.0 | 27371010 |
| eCl@ss 7.0 | 27371010 |
| eCl@ss 8.0 | 27371010 |
| eCl@ss 9.0 | 27371010 |
| ETIM | |
| ETIM 2.0 | EC001039 |
| ETIM 3.0 | EC001039 |
| ETIM 4.0 | EC002540 |
| ETIM 5.0 | EC000683 |
| ETIM 6.0 | EC000683 |
| UNSPSC | |
| UNSPSC 11 | 39121004 |
| UNSPSC 12.01 | 39121004 |
| UNSPSC 13.2 | 32151504 |
| UNSPSC 6.01 | 30211502 |
| UNSPSC 7.0901 | 39121004 |
| Входные данные | |
| Диапазон входных напряжений | 10 В DC ... 60 В DC |
| Максимальный входной ток | 2x 19 A (6 мм² при 40 °C) 1x 39 A (6 мм² при 40 °C) 2x 16 A (6 мм² при 60 ℃) 1x 32 A (6 мм² при 60 ℃) 2x 27 A (10 мм² при 40 ℃) 1x 54 A (10 мм² при 40 ℃) 2x 21 A (10 мм² при 60 ℃) 1x 43 A (10 мм² при 60 ℃) 2x 30 A (16 мм² при 40 ℃) 1x 60 A (16 мм² при 40 ℃) 2x 24 A (16 мм² при 60 ℃) 1x 48 A (16 мм² при 60 ℃) |
| Номинальное напряжение на входе | 48 В DC (UN) < 60 В DC (Uмакс.) |
| Номинальный входной ток | 2x 20 A 1x 40 A |
| Выходные данные | |
| Возможность последовательного подключения | Нет |
| Номинальный ток на выходе (IN) | 40 A |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 28 Вт |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Общие сведения | |
| Вес нетто | 0,7 кг |
| КПД | > 97 % |
| Монтажное положение | горизонтальная и вертикальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции, вход/PE | 1 кВ |
| Напряжения изоляции, выход/PE | 1 кВ |
| Указания по монтажу | присоединяемый: отступ по горизонтали 2 см, по вертикали 5 см |
| Окружающие условия | |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 84 мм |
| Глубина | 102 мм |
| Резьба винтов | M4 |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA II T4 |
| Вибрация (при эксплуатации) | 3 Гц ... 15 Гц, амплитуда ± 2,5 мм; 15 Гц ... 100 Гц, 2,3г согласно МЭК 60068-2-6 |
| Излучение помех | EN 55011 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Свидетельство о соответствии согл. EN 60079-15 | II 3 G Ex nA II T4 X |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 UL/C-UL, одобренный UL 60950-1 UL/C-UL зарегистрировано UL 1604, класс I, раздел 2, группы A, B, C, D |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (при > 60 °C изменение параметров, -25 ... 60 °C) |
| Ширина | 62 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого проводника макс. | 10 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 6 |
| Сечение проводника AWG, мин. | 20 |
| Электрические данные | |
| Номинальное напряжение | 47,3 В DC (Падение напряжения на входе/выходе 48 В ... 0,7 В) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
