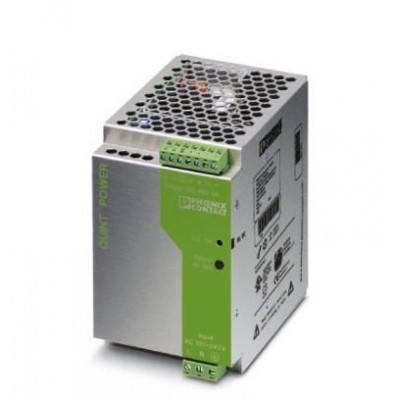

Источники питания - QUINT-PS-100-240AC/48DC/ 5 - 2866255
Описание
Имп. бл. питания, уст. на монт. рейку, такт. генер. в перв. цепи, 1-фазн., вых.: 48 В DC / 5 AХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27040702 |
| eCl@ss 4.1 | 27040702 |
| eCl@ss 5.0 | 27049002 |
| eCl@ss 5.1 | 27049002 |
| eCl@ss 6.0 | 27049002 |
| eCl@ss 7.0 | 27049002 |
| eCl@ss 8.0 | 27049002 |
| eCl@ss 9.0 | 27040701 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 2.0 | EC001039 |
| ETIM 3.0 | EC001039 |
| ETIM 4.0 | EC000599 |
| ETIM 5.0 | EC002540 |
| ETIM 6.0 | EC002540 |
| UNSPSC | |
| UNSPSC 11 | 39121004 |
| UNSPSC 12.01 | 39121004 |
| UNSPSC 13.2 | 39121004 |
| UNSPSC 6.01 | 30211502 |
| UNSPSC 7.0901 | 39121004 |
| Активная часть | |
| Индикация рабочего напряжения | LED зел. |
| Входные данные | |
| Входной предохранитель | 6,3 A (инертного типа, внутренний) |
| Выбор подходящих предохранителей | 10 A ... 16 A (Характеристика B, C, D, K) |
| Диапазон входных напряжений | 85 В AC ... 264 В AC 90 В DC ... 350 В DC |
| Диапазон номинальных напряжений на входе | 100 В AC ... 240 В AC |
| Диапазон частот AC | 45 Гц ... 65 Гц |
| Диапазон частот DC | 0 Гц |
| Провалы напряжения в сети | > 50 мс (120 В AC) > 50 мс (230 В AC) |
| Выходные данные | |
| POWER BOOST (IBoost) | 7,5 A |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Время включения, типовое | < 1 c |
| Диапазон настройки выходного напряжения (USet) | 40 В DC ... 56 В DC |
| Коммутационные пики, номинальная нагрузка | < 50 мB(ДА)(20 МГц) |
| Нагрузка, емкостная, максимальная | неограниченно |
| Номинальный ток на выходе (IN) | 5 A (до 60 °C) |
| Рассеиваемая мощность, без нагрузки, макс. | 2 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 24 Вт |
| Ток длительной нагрузки | ≤ 40 мА |
| Контактная часть | |
| Максимальное напряжение переключения | ≤ 24 В |
| Максимальный пусковой ток | ≤ 20 мА |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 500000 ч |
| Вес нетто | 1,3 кг |
| Индикатор состояния | Светодиодный индикатор "DC OK" зеленого цвета |
| КПД | > 91 % |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции на входе / выходе | 4 кВ (Типовое исп.) 2 кВ (Выборочное исп.) |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
| Окружающие условия | |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание устройства | |
| Номинальная потребляемая мощность | 263 Вт |
| Последовательный интерфейс | |
| Выходная мощность | 240 Вт |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Потребляемый ток | около 2,2 A (120 В AC) 1,2 A (230 В AC) |
| Размеры | |
| Высота | 130 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина | 125 мм |
| Глубина при альтернативном монтаже | 88 мм |
| Резьба винтов | M3 |
| Ширина при альтернативном монтаже | 122 мм |
| Релейные выходы: цепь активации | |
| Описание выходов | Uвых> 0,9 x Uн: Максимальный сигнал |
| Сигнализация | |
| Указание по индикации состояния | UOUT< 0,9 x UN: светодиод мигает |
| Стандарты и предписания | |
| Излучение помех | EN 55011 (EN 55022) |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Сертификация UL | UL/C-UL, одобренный UL 60950-1 UL/C-UL, зарегистрированный UL 508 |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - безопасность работы устройств | GS (Испытанная безопасность) |
| Стандарт - безопасность трансформаторов | EN 61558-2-17 |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) EN 61558-2-17 |
| Устройства для информационной техники - безопасность (схема CB) | Схема СВ |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 89/336/EWG |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Ширина | 85 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 12 |
| Сечение проводника AWG, мин. | 24 |
| Цифровые входы | |
| Защитная цепь / модуль | Варистор |
| Цифровые выходы | |
| Выходное напряжение | + 24 В DC |
| Наименование, выход | при нормальном постоянном напряжении, активный |
| Электрические данные | |
| Номинальное напряжение | 48 В DC ±1 % |
| Электропитание | |
| Импульс пускового тока | < 15 A (стандартный (типовой)) |
| Остаточная пульсация | < 30 мB(ДА) |
| Монтажные характеристики | |
| Тип подключения | вставные винтовые клеммы |
