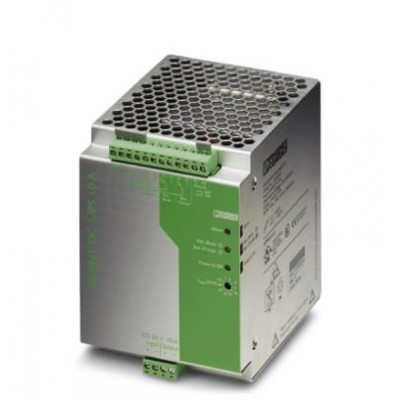

Источник бесперебойного питания - QUINT-DC-UPS/24DC/10 - 2866226
Описание
Источники бесперебойного питания 24 В DC / 10 А, со встроенным аккумулятором 1,3 Ач. В разделе загрузки приведены таблицы подбора с указанием токов нагрузки, продолжительности автономной работы и зарядки.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27040603 |
| eCl@ss 4.1 | 27040603 |
| eCl@ss 5.0 | 27040603 |
| eCl@ss 5.1 | 27040603 |
| eCl@ss 6.0 | 27040603 |
| eCl@ss 7.0 | 27040603 |
| eCl@ss 8.0 | 27040603 |
| eCl@ss 9.0 | 27040705 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 3 лет |
| ETIM | |
| ETIM 2.0 | EC000382 |
| ETIM 3.0 | EC000382 |
| ETIM 4.0 | EC000382 |
| ETIM 5.0 | EC000382 |
| ETIM 6.0 | EC000382 |
| UNSPSC | |
| UNSPSC 11 | 39121011 |
| UNSPSC 12.01 | 39121011 |
| UNSPSC 13.2 | 39121011 |
| UNSPSC 6.01 | 30211510 |
| UNSPSC 7.0901 | 39121011 |
| Активная часть | |
| Индикация рабочего напряжения | LED зел. |
| Входные данные | |
| Время автономной работы | 1,5 мин. (10 A) 20 мин. (2 A) |
| Входной предохранитель | 15 A (инертного типа, внутренний) |
| Диапазон входных напряжений | 22,5 В DC ... 30 В DC |
| Номинальное напряжение на входе | 24 В DC |
| Потребляемый ток (в процессе загрузки) | 0,5 A (Процесс зарядки) |
| Потребляемый ток (макс.) | 10,5 A (макс.) |
| Потребляемый ток (при холостом ходе) | около 0,1 A |
| Выходные данные | |
| Возможность параллельного подключения | Нет |
| Возможность последовательного подключения | да |
| Номинальный ток на выходе (IN) | 10 A |
| Ток длительной нагрузки | ≤ 1 A |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Контактная часть | |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 500000 ч |
| Вес нетто | 1,8 кг |
| Индикатор состояния | Светодиодный индикатор "Power OK" (питание исправно) зеленого цвета |
| КПД | > 91 % |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции на входе / выходе | 2 кВ (Выборочное исп.) 4 кВ (Типовое исп.) |
| Носитель информации | внутренний, аккумулятор 1,3 Ач |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
| Утилизация | Старые батареи нельзя выбрасывать с бытовым мусором, их утилизация должна осуществляться согласно действующим национальным требованиям. Их можно вернуть компании Phoenix Contact или производителю. |
| Окружающие условия | |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | 0 °C ... 40 °C |
| Последовательный интерфейс | |
| Выходная мощность | 240 Вт |
| Потенциалы Axioline | |
| Потребляемый ток | около 0,1 A 0,5 A (Процесс зарядки) 10,5 A (макс.) |
| Размеры | |
| Высота | 130 мм |
| Глубина | 125 мм |
| Резьба винтов | M3 |
| Релейные выходы: цепь активации | |
| Описание выходов | мощность в норме |
| Сигнализация | |
| Тип сигнализации | СИД, релейный контакт |
| Указание по индикации состояния | Питание в норме: светодиод горит ровным светом |
| Стандарты и предписания | |
| Излучение помех | EN 55011 (EN 55022) |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Разрешение на применение в судостроении | DNV GL (EMC A), ABS |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 UL/C-UL, одобренный UL 60950-1 UL/C-UL зарегистрировано UL 1604, класс I, раздел 2, группы A, B, C, D |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - безопасность трансформаторов | EN 61558-2-17 |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) EN 61558-2-17 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 50 °C |
| Ширина | 100 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 12 |
| Сечение проводника AWG, мин. | 24 |
| Цифровые выходы | |
| Наименование, выход | сухой |
| Электрические данные | |
| Номинальное напряжение | 24 В DC (Нормальный режим работы: Uin- 0,5 В DC, буферный режим работы: 27,9 - 19,2 В DC) |
| Монтажные характеристики | |
| Тип подключения | вставные винтовые клеммы |
