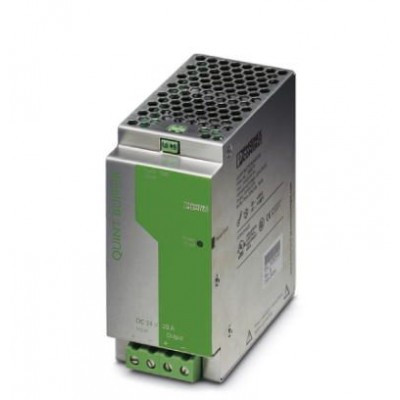

Буферный модуль - QUINT-BUFFER/24DC/20 - 2866213
Описание
Буферный модуль 24 В DC / 20 А, необслуживаемый накопитель энергии на основе сглаживающего емкостного фильтра. В разделе загрузки приведены таблицы подбора с указанием токов нагрузки, продолжительности автономной работы и зарядки.. Созданный на базе конденсаторов необслуживаемый буферный модуль QUINT BUFFER эффективно справляется с кратковременными сбоями сетевого питания. Таким образом, системы могут нормально работать при подключении к нестабильным сетям электропитания, а при длительных отказах, после соответствующего сохранения всех относящихся к процессу данных, возможен контролируемый переход на пониженную нагрузку. Время перехода составляет 200 мс при 20 А и 4 с при 1 А. В буферный модуль встроен накопитель энергии для снятия пиковых нагрузок и приведения в действие защитных устройств. Для контроля функций служит активный релейный выход и световой индикатор. С помощью встроенной диодной схемы возможно включение и отключение функции резервного питания потребителей. Это позволяет увеличить время автономной работы и защитить подключенные потребители тока от сбоев в сети питания.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27040603 |
| eCl@ss 4.1 | 27040603 |
| eCl@ss 5.0 | 27040603 |
| eCl@ss 5.1 | 27040603 |
| eCl@ss 6.0 | 27040603 |
| eCl@ss 7.0 | 27040603 |
| eCl@ss 8.0 | 27049201 |
| eCl@ss 9.0 | 27049201 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 2.0 | EC001039 |
| ETIM 3.0 | EC001039 |
| ETIM 4.0 | EC000599 |
| ETIM 5.0 | EC000382 |
| UNSPSC | |
| UNSPSC 11 | 39121011 |
| UNSPSC 12.01 | 39121011 |
| UNSPSC 13.2 | 39121011 |
| UNSPSC 6.01 | 30211510 |
| UNSPSC 7.0901 | 39121011 |
| Активная часть | |
| Индикация рабочего напряжения | LED зел. |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В |
| Входные данные | |
| Время автономной работы | 0,2 c (20 A) 4 c (1 A) |
| Диапазон входных напряжений | 22,5 В DC ... 30 В DC |
| Номинальное напряжение на входе | 24 В DC |
| Потребляемый ток (в процессе загрузки) | 0,6 A (Процесс зарядки) |
| Потребляемый ток (макс.) | 20,6 A (макс.) |
| Потребляемый ток (при холостом ходе) | около 0,1 A |
| Выходные данные | |
| Возможность параллельного подключения | есть, для увеличения времени автономной работы и резервирования |
| Возможность последовательного подключения | да |
| Диапазон настройки выходного напряжения (USet) | 22 В DC ... 28,5 В DC |
| Защита от импульсных перенапряжений на выходе | есть, предельно допустимое напряжение прибл. 35 В DC |
| Коммутационные пики, номинальная нагрузка | < 100 мB(ДА)(20 МГц) |
| Номинальный ток на выходе (IN) | 20 A |
| Ток длительной нагрузки | ≤ 20 мА |
| Устойчивость к обратной связи | < 35 В DC (Буферный режим работы) |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Контактная часть | |
| Максимальное напряжение переключения | ≤ 24 В |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 500000 ч |
| Вес нетто | 1 кг |
| Индикатор состояния | Светодиодный индикатор зеленого цвета "Мощность в норме" |
| КПД | > 95 % |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции на входе / выходе | 1 кВ (Выборочное исп.) 1 кВ (Типовое исп.) |
| Носитель информации | внутренний, емкость |
| Технология IQ | нет |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
| Окружающие условия | |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Последовательный интерфейс | |
| Выходная мощность | 480 Вт |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Потребляемый ток | около 0,1 A 0,6 A (Процесс зарядки) 20,6 A (макс.) |
| Размеры | |
| Высота | 130 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина | 125 мм |
| Глубина при альтернативном монтаже | 67 мм |
| Резьба винтов | M4 |
| Ширина при альтернативном монтаже | 122 мм |
| Релейные выходы: цепь активации | |
| Описание выходов | мощность в норме |
| Сигнализация | |
| Указание по индикации состояния | Буферный модуль заряжен: светодиод горит |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) 15 Гц ... 150 Гц, 2,3г, 90 мин. |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Излучение помех | EN 55011 (EN 55022) |
| Напряженность проверочного поля | 10 В/м |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Примечания | Критерий B |
| Разрешение на применение в судостроении | DNV GL (EMC A), ABS |
| Разряд между контактами | 8 кВ |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 UL/C-UL, одобренный UL 60950-1 UL/C-UL зарегистрировано UL 1604, класс I, раздел 2, группы A, B, C, D |
| Стандарт - безопасная изоляция | DIN VDE 0106-101 |
| Стандарт - безопасность трансформаторов | EN 61558-2-17 |
| Стандарт - безопасные малые напряжения | EN 60950-1 (БСНН) и EN 60204 (ЗСНН) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Ширина | 64 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сечение гибкого проводника макс. | 10 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 6 |
| Сечение проводника AWG, мин. | 20 |
| Цифровые входы | |
| Защитная цепь / модуль | Диод-супрессор, 35 В DC |
| Цифровые выходы | |
| Выходное напряжение | + 24 В |
| Наименование, выход | активный (верх = буферный модуль заряжен) |
| Электрические данные | |
| Номинальное напряжение | 24 В DC (зависит от входного напряжения) |
| Электропитание | |
| Остаточная пульсация | < 100 мB(ДА)(Буферный режим работы) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
