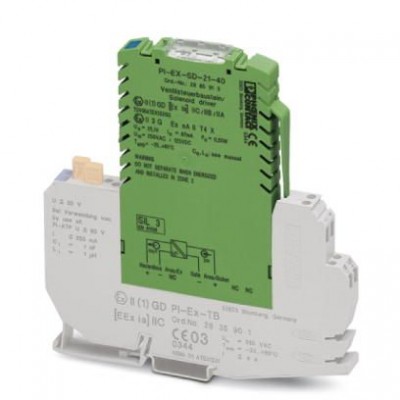

Модуль управления клапаном - PI-EX-SD-21-40 - 2865913

Описание

Модуль управления клапаном Ex i, вставной. Для управления искробезопасными электромагнитными клапанами, устройствами аварийной сигнализации и другими простыми электрическими устройствами установленными во взрывоопасной зоне. Для газов группы IIC, общее питание. Гальваническая развязка.

Характеристики

eCl@ss
eCl@ss 4.0 27210120
eCl@ss 4.1 27210120
eCl@ss 5.0 27210120
eCl@ss 5.1 27210120
eCl@ss 6.0 27210120
eCl@ss 7.0 27210120
eCl@ss 8.0 27210120
eCl@ss 9.0 27210120
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0 EC002653
ETIM 5.0 EC002653
ETIM 6.0 EC002653
UNSPSC
UNSPSC 11 39121008
UNSPSC 12.01 39121008
UNSPSC 13.2 39121008
UNSPSC 6.01 30211506
UNSPSC 7.0901 39121008
Выходные данные
Время срабатывания < 30 мс
Выходная характеристика: выходное сопротивление 286 Ω (Внутреннее сопротивление Ri)
Данные по безопасности
Группа IIA
макс. внешняя емкость Co 0,6 мкФ
макс. внешняя индуктивность Lo 20 мГн
Макс. выходная мощность Po 550 мВт
Макс. выходной ток Io 87 мА
Максимальное безопасное напряжение Um 250 В AC (125 В DC)
Интерфейсы
Количество каналов 1
Общие сведения
SIL 3
Гальваническая развязка 375 В (Амплитудное значение согласно EN 60079-11)
2,5 кВ (50 Гц, 1 мин., проверочное напряжение)
Индикатор состояния желтый светодиод (индикатор состояния)
красный светодиод (сбои в линии)
Класс воспламеняемости согласно UL 94 V0
Соответствие нормам Соответствие требованиям ЕС, в дополнение к EN 61326
Температурный коэффициент, максимальный 0,01 %/K
Функциональная безопасность (SIL) SIL 3
Окружающие условия
Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (относительная влажность, без выпадения конденсата)
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Параметры техники безопасности
λSU 2,84 x 10-7(284 FIT)
Вероятность опасного отказа в рамках одного запроса (PFDAVG) 0 (1 год)
0 (5 лет)
0 (10 лет)
Диагностическое покрытие (DC) DCS=0 %, DCD=0 %
Доля опасных сбоев (SFF) 100 %
Требование конструкт. целостности МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 3
Питание
Потребляемый ток, макс. 60 мА (при 24 В)
Рассеиваемая мощность < 1,2 Вт
Размеры
Высота 145 мм
Глубина 147 мм
Системные ограничения устройств сопряжения с шиной
Тип устройства Тип A
Совместимые клапаны
Совместимый клапан ASCO Coil 195
Bürkert Coil AC 10 standard
Bürkert Coil AC 10 high resistance
Bürkert Coil AC 21 standard 700 mW / 65°C
Bürkert Coil AC 21 high resistance 700 mW / 65°C
Bürkert Coil AC 21 standard 900 mW / 45°C
Bürkert Coil AC 21 high resistance 900 mW / 45°C
Bürkert Coil AC 21 standard 900 mW / 60°C
Bürkert Coil AC 21 high resistance 900 mW / 60°C
Bürkert Coil G1 642735 standard 600 mW / 50°C
Bürkert Coil G1 642735 high resistance 600 mW / 50°C
Bürkert Coil G1 642735 standard 800 mW / 40°C
Bürkert Coil G1 642735 high resistance 800 mW / 40°C
Bürkert Coil G1 642735 standard 1000 mW / 40°C
Bürkert Coil G1 642735 high resistance 1000 mW / 40°C
Norgren Herion Coil 2050
Norgren Herion Coil 2051
Norgren Herion Coil 2052
Norgren Herion Coil 2080 / 2082
Norgren Herion Coil 2081 / 2083
Norgren Herion Coil 2084
Hörbiger Piezo P8 38x RF-Nx-SPN65 30 V type
Hörbiger Piezo P20 381RF-NG-CPN61 30 V type
Parker Coil VZ07 488650.01
Parker Coil VZ33 494035.10
Parker Coil VZ08 488660.01
Parker Coil VZ09 488670.01
Parker Coil VZ95 482160.01 EEx ia IIB T6
Parker Coil VZ23 482870.01
Samson Coil 3701-12 (12 V)
Samson Coil 3701-13 (24 V)
Samson Coil 3963-12 (12 V)
Samson Coil 3963-13 (24 V)
Samson Coil 3964-12 (12 V)
Samson Coil 3964-13 (24 V)
Seitz Pilot valve PV 12F73 Ci oH
Seitz Pilot valve PV 12F73 Xi oH
Seitz Pilot valve PV 12F73 Xi oH-2
Стандарты и предписания
ATEX  II (1) GD [Ex ia] IIC / IIB / IIA
 II 3 G Ex nA II T4 X
Технические данные
Температура окружающей среды (при эксплуатации) -20 °C ... 55 °C
Ширина 12,4 мм
Указание
Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Указание В выдержке представлены некоторые возможные комбинации клапанов и модулей управления клапаном.
Габариты и материалы
Материал корпуса PBT и полиамид РА, неусиленный
Дополнительные особенности
Цвет зеленый
Эксплуатационные характеристики
Степень загрязнения 2
Электротехнические характеристики
Категория перенапряжения II
10 610 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2865913
  • Наличие: Предзаказ
  • GTIN: 4046356324601
  • Примечание: Позаказное производство (возврат невозможен)
