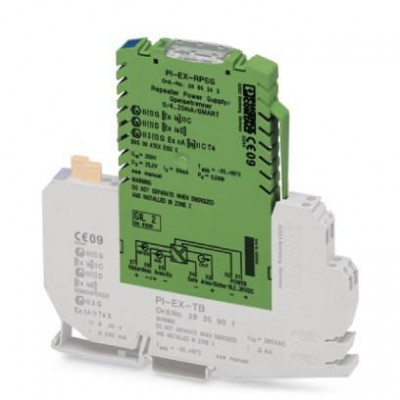

Разделит. усилитель цепей питания - PI-EX-RPSS - 2865243
Описание
Взрывозащищенный аналоговый вход: Усилитель с развязкой цепи питания, HART. Подает питающее напряжение к 2-проводным измерительным преобразователям, установленным во взрывоопасной зоне, и обеспечивает ток 4 - 20 мA для нагрузок в безопасной зоне. Гальваническая развязка 3 цепей (вход/выход/питание)Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Входные данные | |
| Напряжение питания передатчика | > 16 В (при 20 мА) > 15,3 В (при 22,5 мА) |
| Сигнальный вход | искробезопасный |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 4 мА ... 20 мА (активный) 4 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В ) |
| Выходные данные | |
| Выходные характеристики при ошибке | 0 мА (Разрыв кабеля на входе) ≥ 24 мА (Короткое замыкание между проводами на входе) |
| Коэффициент пульсаций на выходе | < 20 мВeff |
| Нагрузка / выходная нагрузка, выход тока | < 600 Ω (при 20 мА) < 525 Ω (при 22,5 мА) |
| Сигнальный выход | выход тока |
| Данные по безопасности | |
| Группа | IIB |
| макс. внешняя емкость Co | 820 нФ |
| макс. внешняя индуктивность Lo | 4 мГн |
| Макс. выходная мощность Po | 590 мВт |
| Макс. выходной ток Io | 93 мА |
| Максимальное безопасное напряжение Um | 253 В AC |
| Интерфейсы | |
| Количество каналов | 1 |
| Обмен данными (байпас) | |
| Функция HART | есть |
| Общие сведения | |
| SIL | 2 |
| Гальваническая развязка | 300 Вэфф(Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Ошибка передачи, макс. | < 0,1 % (от предела) |
| Ошибка передачи, стандартная | < 0,05 % (от предела) |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| Ступенчатая характеристика (10-90%) | < 600 мкс (при скачке 4 ... 20 мА) |
| Температурный коэффициент, максимальный | < 0,01 %/K |
| Функциональная безопасность (SIL) | SIL 2 согласно МЭК 61508 |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Параметры техники безопасности | |
| λDD | 2,63 x 10-7(263 FIT) |
| λDU | 4,1 x 10-8(41 FIT) |
| λSU | 1,51 x 10-7(151 FIT) |
| Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 1,96 x 10-4(1 год) 3,74 x 10-4(2 года) 9,07 x 10-4(5 лет) |
| Диагностическое покрытие (DC) | пост. токS=0%, пост. токD=86% |
| Доля опасных сбоев (SFF) | 90,9 % |
| Требование конструкт. целостности | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 2 |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Потребляемый ток, макс. | < 60 мА (при 24 В DC) |
| Рассеиваемая мощность | < 1,1 Вт (при 24 В DC, 20 мА) |
| Последовательный интерфейс | |
| Поддерживаемые протоколы | HART |
| Размеры | |
| Высота | 145 мм |
| Глубина | 147 мм |
| Системные ограничения устройств сопряжения с шиной | |
| Тип устройства | Тип A |
| Стандарты и предписания | |
| ATEX | II (1) G [Ex ia] IIC II (1) D [Ex iaD] II 3 (1) G Ex nA [ia] IIC T4 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 12,4 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Режим питающего и разделительного усилителя |
| Цифровые входы | |
| Входной сигнал тока | 4 мА ... 20 мА |
| Габариты и материалы | |
| Материал корпуса | PBT и полиамид РА, неусиленный |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
