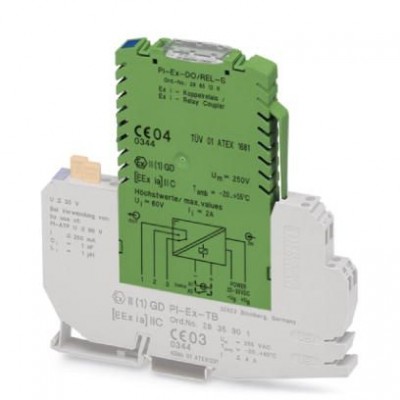

Разделитель сигналов - PI-EX-DO/REL-S - 2865120
Описание
Взрывобезопасный (Ex i) двоичный выход: реле с искробезопасной контактной частью. Для коммутации искробезопасных цепей. Коммутация осуществляется внешним управляющим сигналом или сухими контактами реле. С возможностью ручного управления. Гальваническая развязка.Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Входные данные | |
| Применяемые входные источники | Работа от внешнего источника питания; 4 В DC < Us< 30 В DC: реле сработало; Us< 2 В DC: реле в исходном состоянии управление с помощью внешнего переключающего контакта, контакт замкнут: реле сработало; контакт разомкнут: реле в исходном состоянии |
| Рабочий режим | настраивается ползунковым переключателем на передней панели модуля |
| Выходные данные | |
| Выходной переключающий контакт | Релейный выход |
| Сопротивление контактного перехода | ≤ 0,1 Ω |
| Данные по безопасности | |
| Максимальное безопасное напряжение Um | 250 В AC |
| Интерфейсы | |
| Количество каналов | 1 |
| Контактная часть | |
| Исполнение контакта | 1 переключающий контакт |
| Макс. ток продолжительной нагрузки | 300 мА (при подключении искробезопасных цепей) |
| Максимальное напряжение переключения | 30 В DC |
| Материал контакта | AgNi + Au (5 мкм) |
| Общие сведения | |
| Гальваническая развязка | 375 В (Амплитудное значение, согласно EN 50020, EN 60079-11) 1,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
| Долговечность механическая | 3x 106коммутационных циклов |
| Индикатор состояния | зеленый светодиод (напряжение питания) желтый светодиод (индикатор состояния) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие CE |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 20 В DC ... 30 В DC |
| Размеры | |
| Высота | 145 мм |
| Глубина | 147 мм |
| Стандарты и предписания | |
| ATEX | II (1) G [Ex ia] IIC II (1) D [Ex iaD] II 3 G Ex nAC IIC T4 X |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
| Ширина | 12,4 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Электрические данные | |
| Долговечность, электрич. | 50 000 коммутационных циклов (при 24 В DC, 10 А, 85 °C) |
| Габариты и материалы | |
| Материал корпуса | PBT и полиамид РА, неусиленный |
| Дополнительные особенности | |
| Цвет | зеленый |
