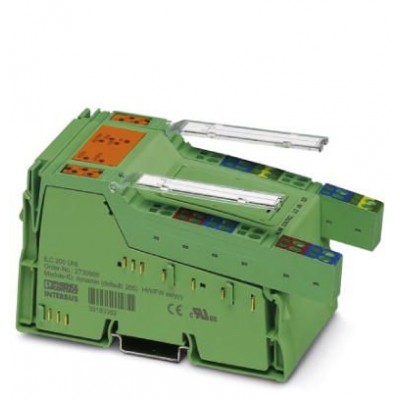

Управление - ILC 200 UNI-PAC - 2862291
Описание
Контроллер Inline с интерфейсом локальной шины INTERBUS для систем ввода в эксплуатацию Inline, поддержка языков программирования согласно МЭК 61131-3, в комплекте с принадлежностями (соединительный штекер и держатель для маркировки). Контроллер InlineС помощью ILC 200 UNI можно любую станцию Inline превратить в децентрализованный функциональный модуль. ILC 200 UNI устанавливается внутри устройства сопряжения с шиной Inline (INTERBUS, PROFIBUS, DeviceNet™, Ethernet...). После этого он получает возможность управлять всеми сигналами станции Inline в каждой системе полевой шины. При этом обеспечивается максимальная независимость от системы полевой шины верхнего уровня. Функции, которые могут быть реализованы ILC 200 UNI, включают в себя диапазон начиная с функций аварийного останова при обнаружении ошибки в полевой шине верхнего уровня до функций резервирования и предварительной обработки данных процессов и функций децентрализованного функционального модуля.
Производство установок, отвечающих постоянно изменяющимся требованиям заказчиков в отношении полевой шины и централизованных систем управления, является основной областью применения. ILC 200 UNI позволяет использовать одни и те же функциональные модули даже при изменении полевой шины верхнего уровня, что сокращает расходы на инжиниринг и ввод в эксплуатацию.
Быстрый непосредственный ввод и вывод, который может гибко использоваться в различных режимах работы, например, таких как, ввод сигналов прерывания, подсчет событий и режим импульсного генератора, обеспечивает максимально короткое время отклика на месте эксплуатации. Программирование контроллера Inline полностью производится с помощью программного обеспечения для автоматизации PC WORX в соответствии с МЭК 61131.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250203 |
| eCl@ss 4.1 | 27240601 |
| eCl@ss 5.0 | 27242215 |
| eCl@ss 5.1 | 27242207 |
| eCl@ss 6.0 | 27242207 |
| eCl@ss 7.0 | 27242207 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
| ETIM | |
| ETIM 2.0 | EC000236 |
| ETIM 3.0 | EC000236 |
| ETIM 4.0 | EC000236 |
| ETIM 5.0 | EC000236 |
| ETIM 6.0 | EC000236 |
| UNSPSC | |
| UNSPSC 11 | 43172018 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 39122114 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Наименование, вход | Цифровые входы |
| Входы сигнала счетчика | |
| Входная частота | 40 кГц |
| Интерфейс Ethernet | |
| Количество | 1 |
| Интерфейсы | |
| Скорость передачи данных | 500 kBaud / 2 MBaud (переключаемый) |
| Исполняющая система, соотв. МЭК-61131 | |
| Количество задач управления | 8 |
| Память для постоянного хранения данных | 8 кбайт (NVRAM) |
| Память для программ | тип. 384 кбайт (32 K инструкций (IL)) |
| Механическая конструкция | |
| Диагностический дисплей | нет |
| Резервирование системы управления | нет |
| Общие сведения | |
| Интерфейс | Локальная шина INTERBUS-Master (ведущ.) |
| Масса | 260 г |
| Способ подключения | 2-, 3-, 4-проводной |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 108 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 85 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 85 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 75 °C |
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| мак. допустимый суммарный потребляемый ток всех клеммных модулей ввода-вывода | Электропитание логической схемы (7,5 В DC) Подача напряжения питания осуществляется от предвключенного устройства сопряжения с шиной Электропитание аналоговой схемы (24 В DC) = 0,5 A |
| Рассеиваемая мощность | макс. 1,875 Вт |
| Потенциалы Axioline | |
| Электропитание | 7,5 В DC (Подача напряжения питания осуществляется от предвключенного устройства сопряжения с шиной) |
| Прямые входы/выходы | |
| Количество выходов импульсов/направления | 2 |
| Максимальная частота | 20 кГц |
| Размеры | |
| Высота | 140,5 мм |
| Глубина | 71,5 мм |
| Система управления | |
| Диагностический инструмент | DIAG+ версии 1.14 и выше |
| Инжиниринговый инструмент | PC WORX |
| Системные ограничения устройств сопряжения с шиной | |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 (Не превышайте максимально допустимое значение для потребляемого тока) |
| Количество параметрических данных | макс. 8 байт (конфигурируемый) |
| Количество поддерживаемых оконечных устройств | макс. 512 |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 2г, критерий 1 согласно МЭК 60068-2-6 |
| Вибрация (хранение / транспортировка) | 2г, критерий 1 согласно МЭК 60068-2-6 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
| Ширина | 73 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция полевой шины | |
| Количество оконечных устройств с каналом параметров | макс. 62 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | макс. 15 |
| Количество процессных данных | макс. 4096 бит (INTERBUS-Master) 192 бит (INTERBUS-Slave) |
| Характеристики компьютера | |
| Память для данных | 330 кбайт |
| Часы реального времени | Встроенные (с питанием от аккумулятора) |
| Цифровые входы | |
| Количество входов | 4 |
| Описание входа | Вход для сигнала прерывания, быстрый счетчик, импульсный генератор |
| Цифровые выходы | |
| Количество выходов | 2 |
| Максимальный выходной ток на 1 канал | 500 мА |
| Наименование, выход | Цифровые выходы |
| Электропитание | |
| Остаточная пульсация | ±5 % |
| Потребляемый ток, типовой | 250 мА (В режиме холостого прогона оконечные устройства к локальной шине не подключены, шина неактивна) |
| Монтажные характеристики | |
| Тип подключения | Распределитель Inline |
