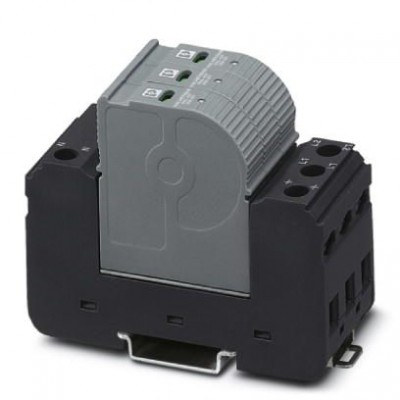

Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-3C-350 VF - 2859534
Описание
Вставной разрядник типа 2 (разрядник для защиты от импульсных перенапряжений), без токов утечки, для 3-фазных цепей электропитания с объединенными проводниками N и PE (4-проводные системы: L1, L2, L3, PEN), с контактом удаленного оповещения.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130805 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| ETIM | |
| ETIM 2.0 | EC000941 |
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC000941 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| UT (стойкость к TOV) | 350 В AC (5 с) |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (L-PEN) | 60 кA (Все каналы) |
| Макс. напряжение при длительной нагрузке UC (L-PEN) | 350 В AC |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 40 A |
| Макс. номинал входного предохранителя при подключении ответвлений | 125 A (gL/gG) |
| Номинальный импульсный ток утечки In (8/20) мкс (L-PEN) | 10 кA (1 канал) 30 кA (Все каналы) |
| Номинальный ток IL | 40 A (40 A ... 63 A) |
| Остаточное напряжение (L-PEN) | ≤ 1,1 кВ (при In) ≤ 1 кВ (при 5 кА) ≤ 0,9 кВ (При 3 кА) |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (L-PEN) | ≤ 1,5 кВ |
| Потребляемая мощность без нагрузки Pc | ≤ 0,35 мВт |
| Предельное напряжение Ringwave (L-PEN) | ≤ 1,3 кВ (Категория C3 20 кВ / 10 кА) ≤ 1,2 кВ (Категория C2 10 кВ / 5 кА) ≤ 1,1 кВ (Категория B3/C1 6 кВ / 3 кА) |
| Стойкость к коротким замыканиям IP при макс. входном предохранителе (эффективная) | 25 кA |
| Ток защитного проводника IPE | ≤ 1 мкA (Ток защитного проводника IPE) |
| Уровень защиты Up (L-PEN) | ≤ 1,5 кВ |
| Индикатор / Дистанционная сигнализация | |
| Функция переключения | Переключающий контакт |
| Контакт дистанционной индикации | |
| Рабочее напряжение, максимальное Umax постоянного тока | 125 В DC |
| Контакт дистанционной сигнализации | |
| Максимальный рабочий ток Iмакс. | 1 A AC (Индуктивн.) 1 A AC (Активн.) 30 мА DC (Индуктивн.) 200 мА DC (Активн.) |
| Рабочее напряжение, максимальное Umax переменного тока | 250 В AC |
| Контр.контакт | |
| Коммутационная способность мин. допуст. | 0,12 ВА (12 В, 10 мА) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Направление действие | 3L-N/PE |
| Система энергоснабжения IEC | TN-C |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Способ подключения | Клеммный модуль с двойным подключением |
| Стандарты для воздушных путей и путей утечки | DIN VDE 0110-1 МЭК 60664-1 МЭК 61643-1 |
| Тип EN | T2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Контакт для дистанционной передачи сигнала неисправности |
| Размеры | |
| Высота | 98,5 мм |
| Глубина | 70 мм |
| Резьба винтов | M5 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Стандарты/нормативные документы | МЭК 61643-1 1998 DIN EN 61643-11 2002 UL 1449 IEEE C62.1 / C62.34 / C62.45 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 0,35 мВт |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 37,25 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 16 мм |
| Момент затяжки | 4,5 Нм |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 2,5 мм² |
| Сечение жесткого проводника макс. | 25 мм² |
| Сечение жесткого проводника мин. | 2,5 мм² |
| Сечение провода AWG макс. | 4 |
| Сечение провода AWG мин. | 12 |
| Тип подключения ВХОД | Винтовые клеммы Biconnect |
| Тип подключения ВЫХОД | Винтовые клеммы Biconnect |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | cерый |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
