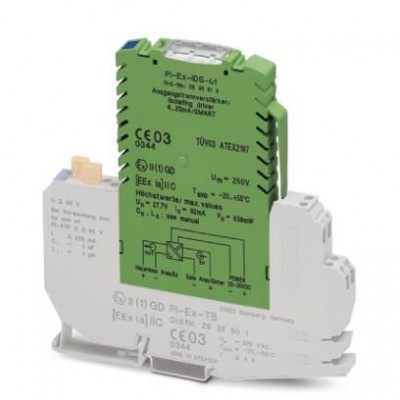

Разделитель сигналов - PI-EX-IDS-I/I - 2835613
Описание
Усилитель с развязкой по выходу Ex i, с поддержкой HART. Развязывает и передает сигнал 0/4-20 мA к нагрузке (I/P-преобразователи, регулирующие клапаны, индикаторы) во взрывоопасной зоне. Гальваническая развязка трех цепей (входная, выходная, питающая). Обнаружение нарушений в линии.Характеристики
eCl@ss | |
eCl@ss 4.0 | 27210120 |
eCl@ss 4.1 | 27210120 |
eCl@ss 5.0 | 27210120 |
eCl@ss 5.1 | 27210120 |
eCl@ss 6.0 | 27210120 |
eCl@ss 7.0 | 27210120 |
eCl@ss 8.0 | 27210120 |
eCl@ss 9.0 | 27210120 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
ETIM | |
ETIM 4.0 | EC002653 |
ETIM 5.0 | EC002653 |
ETIM 6.0 | EC002653 |
UNSPSC | |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 39121008 |
UNSPSC 6.01 | 30211506 |
UNSPSC 7.0901 | 39121008 |
Аналоговые входы | |
Входное сопротивление, вход тока | 5,4 В (при 20 мА) |
Входные данные | |
Диапазон входных токов | 0 мА ... 22 мА |
Сигнальный вход | вход тока |
Выход сигнала измерительного преобразователя | |
Выходной сигнал, ток | 4 мА ... 20 мА 0 мА ... 20 мА |
Выходные данные | |
Коэффициент пульсаций на выходе (ток) | < 50 мкАSS(при 800 Ом) |
Нагрузка / выходная нагрузка, выход тока | ≤ 800 Ω |
Сигнальный выход | искробезопасный |
Данные по безопасности | |
Группа | IIB |
макс. внешняя емкость Co | 658 нФ |
макс. внешняя индуктивность Lo | 15 мГн |
Макс. выходная мощность Po | 638 мВт |
Макс. выходной ток Io | 92 мА |
Макс. емкость Ci | 5 нФ |
Макс. индуктивность Li | 0,1 мГн |
Максимальное безопасное напряжение Um | 250 В AC |
Интерфейсы | |
Количество каналов | 1 |
Обмен данными (байпас) | |
Функция HART | есть |
Общие сведения | |
UL, США / Канада | UL на рассмотрении |
Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
Класс воспламеняемости согласно UL 94 | V0 |
Ошибка передачи, макс. | ≤ 0,1 % (от предельного значения (при 20 °C)) |
Потребляемая мощность | макс. 1,2 Вт (при 24 В DC, 20 мА) |
Соответствие нормам | Соответствие CE |
Стандарты / нормативные документы | Рекомендации NAMUR NE 21 |
Ступенчатая характеристика (10-90%) | < 140 мкс |
Температурный коэффициент, максимальный | < 0,01 %/K |
Окружающие условия | |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Питание | |
Диапазон напряжения питания | 20 В DC ... 35 В DC |
Потребляемый ток, макс. | < 15 мА (при 24 В DC, 0 мА) |
Последовательный интерфейс | |
Поддерживаемые протоколы | HART |
Размеры | |
Высота | 145 мм |
Глубина | 147 мм |
Стандарты и предписания | |
ATEX | II (1) GD [EEx ia] IIC II 3 G Ex nA II T4 X |
Технические данные | |
Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C (См. технический паспорт) |
Ширина | 12,4 мм |
Указание | |
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
Функции | |
Наименование | Вход / выход |
Характеристики клемм | |
Дополнительный текст | Наибольшие значения разрешается использовать только как сосредоточенные емкости или индуктивности или в качестве реактивностей проводников |
Цифровые входы | |
Входной сигнал тока | 4 мА ... 20 мА 0 мА ... 20 мА |
Габариты и материалы | |
Материал корпуса | PBT и полиамид РА, неусиленный |
Дополнительные особенности | |
Цвет | зеленый |
