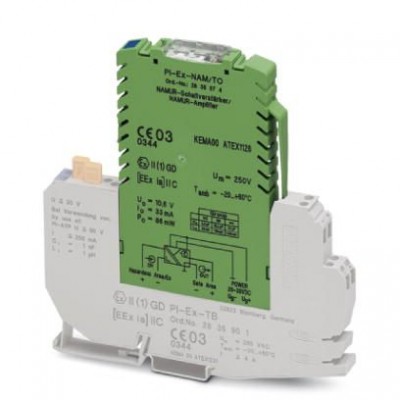

Разделитель сигналов - PI-EX-NAM/TO - 2835574

Описание

Взрывобезопасный (Ex i) двоичный вход: Коммутирующий разделительный усилитель NAMUR. Для бесконтактных датчиков и переключателей, эксплуатирующихся во взрывоопасных зонах. Двоичные сигналы передаются в безопасную зону. Транзисторный выход (активный), функция обнаружения ошибок в линии. Гальваническая развязка.

Характеристики

eCl@ss
eCl@ss 4.0 27210121
eCl@ss 4.1 27210121
eCl@ss 5.0 27210121
eCl@ss 5.1 27210121
eCl@ss 6.0 27210121
eCl@ss 7.0 27210121
eCl@ss 8.0 27210121
eCl@ss 9.0 27210121
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0 EC001485
ETIM 3.0 EC001485
ETIM 4.0 EC001485
ETIM 5.0 EC001485
ETIM 6.0 EC001485
UNSPSC
UNSPSC 11 39121008
UNSPSC 12.01 39121008
UNSPSC 13.2 39121008
UNSPSC 6.01 30211506
UNSPSC 7.0901 39121008
Входные данные
Порог переключения (без ослабления) > 2,1 мА (проводящий)
Порог переключения (с ослаблением) < 1,2 мА (запертый)
Применяемые входные источники Бесконтактные датчики NAMUR (EN 60947-5-6)
Сигнальный вход искробезопасный
Выходные данные
Выходной переключающий контакт Транзисторный выход, активный, p-n-p
Данные по безопасности
Группа IIA
макс. внешняя емкость Co 72 мкФ
макс. внешняя индуктивность Lo 230 мГн
Макс. выходная мощность Po 86 мВт
Макс. выходной ток Io 33 мА
Максимальное безопасное напряжение Um 250 В AC
Интерфейсы
Количество каналов 1
Общие сведения
UL, США / Канада UL на рассмотрении
Гальваническая развязка 375 В (Амплитудное значение, согласно EN 50020, EN 60079-11)
Индикатор состояния зеленый светодиод (напряжение питания)
желтый светодиод (индикатор состояния)
красный светодиод (сбои в линии)
Класс воспламеняемости согласно UL 94 V0
Потребляемая мощность макс. 0,6 Вт (24 V)
Соответствие нормам Соответствие CE
Стандарты / нормативные документы Рекомендации NAMUR NE 21
Частота переключения макс. 1,2 кГц (DC)
Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Питание
Диапазон напряжения питания 20 В DC ... 30 В DC
Потребляемый ток, макс. 25 мА
Размеры
Высота 145 мм
Глубина 147 мм
Релейный выход
Ток переключения 100 мА (защищен от коротких замыканий)
Стандарты и предписания
ATEX  II (1) GD [EEx ia] IIC
 II 3 G Ex nA II T4 X
Технические данные
Температура окружающей среды (при эксплуатации) -20 °C ... 60 °C (См. технический паспорт)
Ширина 12,4 мм
Указание
Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Функции
Наименование Вход / выход
Цепь управления
Напряжение без нагрузки 8,2 В DC ±10 %
Габариты и материалы
Материал корпуса PBT и полиамид РА, неусиленный
Дополнительные особенности
Цвет зеленый

Рекомендуемые товары

10 456 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2835574
  • Наличие: Предзаказ
  • GTIN: 4017918894863
  • Примечание: Позаказное производство (возврат невозможен)
