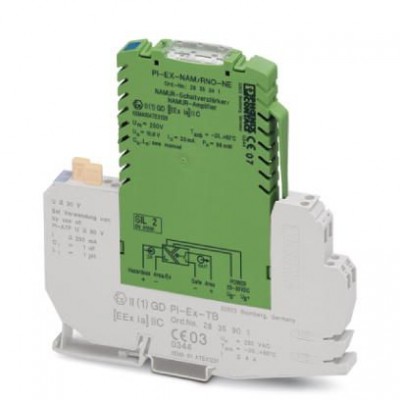

Разделитель сигналов - PI-EX-NAM/RNC-NE - 2835367
Описание
Взрывобезопасный (Ex i) двоичный вход: Коммутирующий разделительный усилитель NAMUR. Для бесконтактных датчиков и переключателей, эксплуатирующихся во взрывоопасных зонах. Двоичные сигналы передаются в безопасную зону. Релейный выход (размыкающий контакт), функция обнаружения ошибок в линии. Устройство для гальванической развязки 3 цепей.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210121 |
| eCl@ss 4.1 | 27210121 |
| eCl@ss 5.0 | 27210121 |
| eCl@ss 5.1 | 27210121 |
| eCl@ss 6.0 | 27210121 |
| eCl@ss 7.0 | 27210121 |
| eCl@ss 8.0 | 27210121 |
| eCl@ss 9.0 | 27210121 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001485 |
| ETIM 3.0 | EC001485 |
| ETIM 4.0 | EC001485 |
| ETIM 5.0 | EC001485 |
| ETIM 6.0 | EC001485 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Входные данные | |
| Обнаружение нарушений в линии | включение / отключение производится с помощью DIP-переключателей |
| Порог переключения (без ослабления) | > 2,1 мА (без ослабления согласно EN 60947-5-6) |
| Порог переключения (с ослаблением) | < 1,2 мА (с ослаблением согласно EN 60947-5-6) |
| Применяемые входные источники | Бесконтактные датчики NAMUR сухие переключающие контакты переключающие контакты с шунтирующим резистором |
| Цепь управления | искробезопасный |
| Выходные данные | |
| Выходной переключающий контакт | Релейный выход |
| мин. ток контакта | 1 мА |
| Данные по безопасности | |
| Группа | IIA |
| макс. внешняя емкость Co | 72,9 мкФ |
| макс. внешняя индуктивность Lo | 230 мГн |
| Макс. выходная мощность Po | 86 мВт |
| Макс. выходной ток Io | 33 мА |
| Спецификации по взрывозащищенности | [EEx ia] IIC, EX II (1)GD, KEMA 00 ATEX 1126 |
| Интерфейсы | |
| Количество каналов | 1 |
| Контактная часть | |
| Исполнение контакта | Размыкатель |
| Макс. ток продолжительной нагрузки | 1 A (30 В DC) 0,5 A (125 В AC) |
| Материал контакта | AgSnO, с покрытием золотом |
| Общие сведения | |
| Долговечность механическая | 107коммутационных циклов |
| Индикатор состояния | зеленый светодиод (напряжение питания) желтый светодиод (индикатор состояния) красный светодиод (сбои в линии) |
| Испытательное напряжение, вход / выход | 1,5 кВ AC |
| Класс воспламеняемости согласно UL 94 | V0 |
| Напряжения изоляции, вход / выход / питание | 0,25 кВeff |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (относительная влажность, без выпадения конденсата) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Питание | |
| Диапазон напряжения питания | 20 В DC ... 30 В DC |
| Потребляемый ток, макс. | макс. 40 мА |
| Рассеиваемая мощность | макс. 0,8 Вт (24 V) |
| Размеры | |
| Высота | 145 мм |
| Глубина | 147 мм |
| Стандарты и предписания | |
| Излучение помех | EN 61326: 1997 |
| Излучение электромагнитных помех | EN 61326: 1997 |
| Помехоустойчивость | EN 61326: 1997 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 89/336/EWG |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (вертикальный монтаж) -20 °C ... 55 °C (горизонтальный монтаж) |
| Ширина | 12,4 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цепь управления | |
| Напряжение без нагрузки | 8,2 В DC ±10 % |
| Электрические данные | |
| Долговечность, электрич. | 2 x 105коммутационных циклов при полной нагрузке |
| Габариты и материалы | |
| Материал корпуса | Полиамид РА, неусиленный |
| Дополнительные особенности | |
| Цвет | зеленый |
