Релейный модуль - PR2-RSP3-LDP-24DC/4X21AU - 2834766
Описание

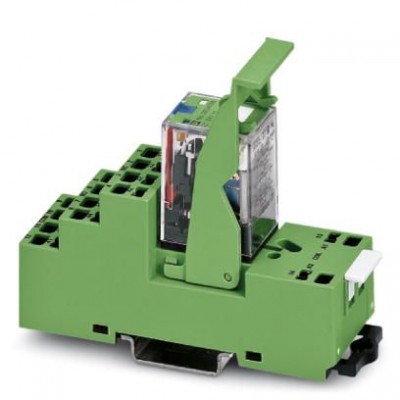

Предварительно смонтированный релейный модуль с пружинными зажимами, состоящий из установочного блока (основания), вставного реле для промышленного применения со светодиодным индикатором, безынерционного диода, кнопки включения / отключения с фиксатором и выталкивателя реле. Входное напряжение: 24 В DC, 4 позолоченных переключающих контакта, 5 АХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время возврата, типовое | 5 мс |
| Время срабатывания, типовое | 13 мс |
| Индикация рабочего напряжения | LED зел. |
| Мощность потерь при номинальных условиях | 0,91 Вт |
| Типовой входной ток при UN | 38 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC |
| Контактная часть | |
| Исполнение контакта | 4 переключающих контакта |
| Макс. ток продолжительной нагрузки | 5 A |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 12 A (15 мс) |
| Материал контакта | AgNi, с покрытием золотом |
| Минимальное напряжение переключения | 1 В |
| Минимальный коммутационный ток | 1 мА |
| Мощность отключения (активная нагрузка), максимальная | 120 Вт (при 24 В DC) 110 Вт (При 48 В DC) 78 Вт (При 60 В DC) 55 Вт (При 110 В DC) 77 Вт (При 220 В DC) 1250 ВА (При 250 В AC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | 5x 107коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 2 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, релейный контакт / релейный контакт | 2 кВ (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Активная часть |
| Питание | |
| Защитная схема | Защитный диод |
| Размеры | |
| Высота | 95 мм |
| Глубина | 84 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 31 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
| Сечение проводника AWG | 24 ... 16 |
| Монтажные характеристики | |
| Тип подключения | Пружинный зажим |
