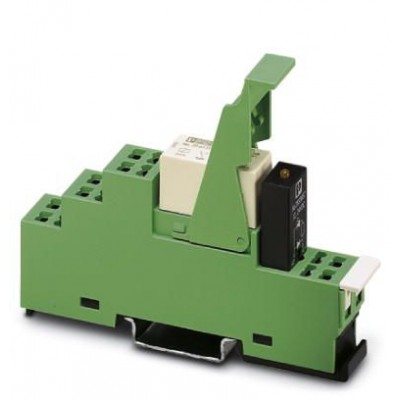

Релейный модуль - PR1-RSP3-LDP-24DC/2X21 - 2834562

Описание

Предварительно смонтированный релейный модуль с пружинными зажимами, состоящий из: установочного блока (основания), реле с силовыми контактами, вставного индикатора / подавителя помех и держателем. Входное напряжение: 24 В DC, 2 переключающих контакта, 8 A

Характеристики

eCl@ss
eCl@ss 5.0 27371601
eCl@ss 5.1 27371601
eCl@ss 6.0 27371601
eCl@ss 7.0 27371601
eCl@ss 8.0 27371601
eCl@ss 9.0 27371601
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0 EC001437
ETIM 3.0 EC001437
ETIM 4.0 EC001437
ETIM 5.0 EC001437
ETIM 6.0 EC001437
UNSPSC
UNSPSC 11 39121515
UNSPSC 12.01 39121515
UNSPSC 13.2 39122334
UNSPSC 6.01 30211916
UNSPSC 7.0901 39121515
Активная часть
Время возврата, типовое 10 мс
Время срабатывания, типовое 8 мс
Индикация рабочего напряжения LED желт.
Мощность потерь при номинальных условиях 0,46 Вт
Типовой входной ток при UN 19 мА
Входные данные
Входное номинальное напряжение UN 24 В DC
Контактная часть
Исполнение контакта 2 переключающих контакта
Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 2 A (при 24 В, DC13)
0,2 A (при 250 В, DC13)
3 A (при 24 В, AC15)
3 A (при 120 В, AC15)
3 A (при 250 В, AC15)
Макс. ток продолжительной нагрузки 8 A
Максимальное напряжение переключения 250 В AC/DC
Максимальный пусковой ток 15 A (300 мс)
Материал контакта AgNi
Минимальное напряжение переключения 5 В (при 10 мА)
Минимальный коммутационный ток 10 мА (при 5 В)
Мощность отключения (активная нагрузка), максимальная 2000 Вт (При 250 В AC)
44 Вт (при 110 В DC)
60 Вт (При 220 В DC)
190 Вт (при 24 В DC)
при 440 В AC
85 Вт (При 48 В DC)
60 Вт (При 60 В DC)
Тип коммутационного контакта Одинарный контакт
Общие сведения
Долговечность механическая 3x 107коммутационных циклов
Испытательное напряжение, обмотка реле / релейный контакт 4 кВ (50 Гц, 1 мин)
Испытательное напряжение, релейный контакт / релейный контакт 2,5 кВ (50 Гц, 1 мин)
Монтажное положение на выбор
Режим работы 100 % ED
Указания по монтажу устанавливаются в ряд без промежутков
Окружающие условия
Температура окружающей среды (хранение/транспорт) -25 °C ... 85 °C
Параметры подключения на стороне входа
Наименование, подключение Активная часть
Питание
Защитная схема Защитный диод
Размеры
Высота 97 мм
Глубина 72 мм
Технические данные
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C
Ширина 16 мм
Указание
Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции 10 мм
Сечение гибкого провода 0,2 мм² ... 1,5 мм²
Сечение жесткого провода 0,2 мм² ... 1,5 мм²
Сечение проводника AWG 24 ... 16
Монтажные характеристики
Тип подключения Пружинный зажим
4 774 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2834562
  • Наличие: Предзаказ
  • GTIN: 4046356044455
  • Цена указана за упаковку: 5 шт
