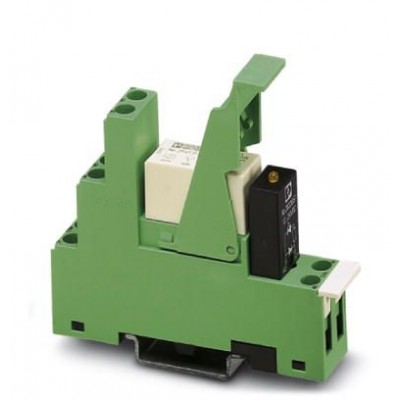

Релейный модуль - PR1-RSC3-LV-120AC/2X21 - 2834504
Описание
Предварительно смонтированный релейный модуль с винтовыми зажимами, состоящий из: установочного блока (основания), вставного миниатюрного реле контроля мощности с силовыми контактами, вставного индикатора, вставного подавителя помех и выталкивателя реле. Входное напряжение: 120 В AC, контакты: 2 переключающих контакта, 8 AХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время срабатывания, типовое | 3 мс ... 12 мс |
| Диапазон значений времени возврата, типовой | 1,5 мс ... 16 мс |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 1,08 Вт |
| Типовой входной ток при UN | 9 мА (при 50 Гц) 7 мА (при 60 Гц) |
| Входные данные | |
| Входное номинальное напряжение UN | 120 В AC |
| Контактная часть | |
| Исполнение контакта | 2 переключающих контакта |
| Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 | 2 A (при 24 В, DC13) 0,2 A (при 250 В, DC13) 3 A (при 24 В, AC15) 3 A (при 120 В, AC15) 3 A (при 250 В, AC15) |
| Макс. ток продолжительной нагрузки | 8 A |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 15 A (300 мс) |
| Материал контакта | AgNi |
| Минимальное напряжение переключения | 5 В (при 10 мА) |
| Минимальный коммутационный ток | 10 мА (при 5 В) |
| Мощность отключения (активная нагрузка), максимальная | 2000 Вт (При 250 В AC) 44 Вт (при 110 В DC) 60 Вт (При 220 В DC) 190 Вт (при 24 В DC) при 440 В AC 85 Вт (При 48 В DC) 60 Вт (При 60 В DC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | 3x 107коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, релейный контакт / релейный контакт | 2,5 кВ (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Активная часть |
| Питание | |
| Защитная схема | Варистор |
| Размеры | |
| Высота | 78,5 мм |
| Глубина | 71 мм |
| Резьба винтов | M3 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 16 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
