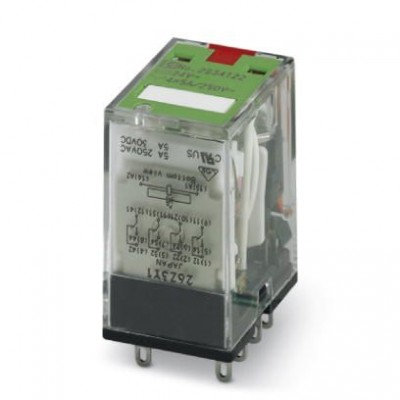

Одиночное реле - REL-IR/L- 24AC/4X21AU - 2834122
Описание
Вставное промышленное реле с силовыми контактами и дополнительным твердым позолоченным покрытием, 4 переключающих контакта, кнопка тестирования, светодиод состояния, механич. индикатор коммутац. положения, напряжение на катушке 24 В пер. токаХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время срабатывания, типовое | 4 мс ... 10 мс (перемен. тока, зависит от фазы) |
| Диапазон значений времени возврата, типовой | 3 мс ... 12 мс (перемен. тока, зависит от фазы) |
| Мощность потерь при номинальных условиях | 1,1 Вт |
| Сопротивление катушки | 180 Ω ±15 % (при 20 °C) |
| Типовой входной ток при UN | 54 мА (при 50 Гц) 46 мА (при 60 Гц) |
| Частота сети | 50/60 Гц |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В AC |
| Контактная часть | |
| Исполнение контакта | 4 переключающих контакта |
| Макс. ток продолжительной нагрузки | 5 A |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 12 A (15 мс) |
| Материал контакта | AgNi, с покрытием золотом |
| Минимальное напряжение переключения | 1 В |
| Минимальный коммутационный ток | 1 мА |
| Мощность отключения (активная нагрузка), максимальная | 1250 ВА (При 250 В AC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | 5x 107коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 2 кВ AC (50 Гц, 1 мин) |
| Испытательное напряжение, релейный контакт / релейный контакт | 2 кВ AC (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Указания по монтажу | на установочный блок для реле PR2 |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -55 °C ... 70 °C |
| Размеры | |
| Высота | 28 мм |
| Глубина | 36 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -55 °C ... 70 °C |
| Ширина | 21,5 мм |
