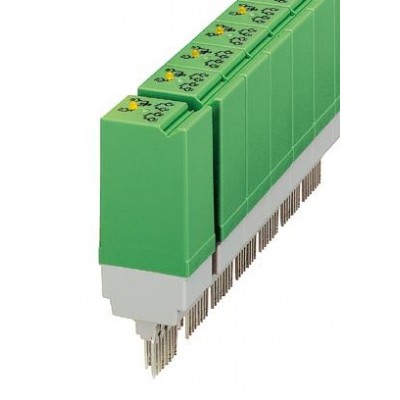

Релейный модуль - ST-REL4-KG120/ 1- 1/AU - 2829470
Описание
Pелейный модуль с мини-реле, материал контактов AgNi+Au: для коммутации нагрузок от низких до высоких, 2 замык. контакта, входное напряжение 120 В AC/DC, световой индикатор, устанавливается на блоки базовых клеммХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время возврата, типовое | 10 мс (при DC) |
| Время срабатывания, типовое | 10 мс (при DC) |
| Диапазон входных напряжений относительно UN | 0,8 ... 1,06 |
| Индикация рабочего напряжения | да |
| Мощность потерь при номинальных условиях | 0,6 Вт |
| Типовой входной ток при UN | 5 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 120 В AC/DC |
| Контактная часть | |
| Исполнение контакта | Одинарный контакт, 2 замыкающий контакт |
| Макс. ток продолжительной нагрузки | 50 мА |
| Максимальное напряжение переключения | 30 В AC/DC |
| Максимальный пусковой ток | 50 мА |
| Материал контакта | AgNi, твердое позолоченное покрытие |
| Мощность отключения (активная нагрузка), максимальная | 1,2 Вт (при 24 В DC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | прибл. 2x 107коммутационных циклов |
| Испытательное напряжение между замыкающими контактами | 2 кВ AC (50 Гц, 1 мин) |
| Испытательное напряжение, обмотка реле / релейный контакт | 2,5 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Питание | |
| Защитная схема | Мостовой выпрямитель, варистор |
| Размеры | |
| Высота | 33 мм |
| Глубина | 66,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 27 мм |
