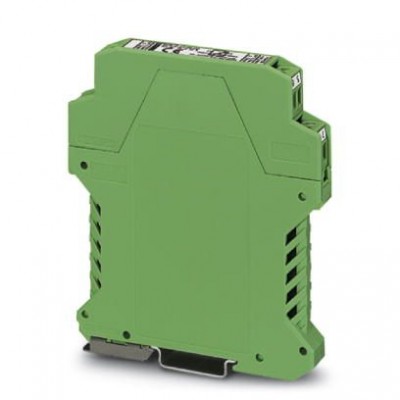

Разделительные усилители - MCR-C-I-U- 4-DC - 2814511

Описание

Разделительный усилитель MCR с гальванической развязкой трех цепей, для гальванической развязки цепей аналоговых сигналов, входной сигнал: 4 мA ... 20 мA, выходной сигнал: 0 В ... 10 В

Характеристики

eCl@ss
eCl@ss 4.0 27210120
eCl@ss 4.1 27210120
eCl@ss 5.0 27210120
eCl@ss 5.1 27210120
eCl@ss 6.0 27210120
eCl@ss 7.0 27210120
eCl@ss 8.0 27210120
eCl@ss 9.0 27210120
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0 EC002653
ETIM 5.0 EC002653
ETIM 6.0 EC002653
UNSPSC
UNSPSC 11 39121008
UNSPSC 12.01 39121008
UNSPSC 13.2 39121008
UNSPSC 6.01 30211506
UNSPSC 7.0901 39121008
Аналоговые входы
Входное сопротивление, вход тока 50 Ω
Предельная частота (3 дБ) 30 Гц
Входные данные
макс. входной ток 50 мА
Входные данные измерительного преобразователя
Конфигурируемый / программируемый нет
Выходные данные
Выходной сигнал, напряжение 0 В ... 10 В
Диапазон линейного преобразования (по отношению к концу шкалы) -10 % ... 110 %
макс. выходное напряжение 15 В
Нагрузка / выходная нагрузка, выход напряжения ≥ 10 кΩ
Интерфейсы
Количество каналов 1
Общие сведения
Испытательное напряжение, вход / выход / питание 1,5 кВ (50 Гц, 1 мин)
Монтажное положение на выбор
Ошибка передачи, макс. ≤ 0,3 % (от предела)
Ошибка передачи, стандартная < 0,2 % (от предела)
Ошибка усиления, макс. < 0,3 % (от предела)
Соответствие нормам Соответствие CE
Ступенчатая характеристика (10-90%) 11 мс
Температурный коэффициент, максимальный < 0,015 %/K
Питание
Диапазон напряжения питания 20 В DC ... 30 В DC
Размеры
Высота 99 мм
Глубина 114,5 мм
Резьба винтов M3
Технические данные
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C
Ширина 12,5 мм
Указание
Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции 8 мм
Сечение гибкого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение жесткого проводника мин. 0,2 мм²
Сечение провода AWG макс. 14
Сечение провода AWG мин. 24
Цифровые входы
Входной сигнал тока 4 мА ... 20 мА
Количество входов 1
Описание входа вход тока
Цифровые выходы
Количество выходов 1
Электропитание
Потребляемый ток, типовой < 15 мА (без нагрузки)
Габариты и материалы
Материал корпуса Полиамид РА, неусиленный
Дополнительные особенности
Цвет зеленый

Рекомендуемые товары

75 294 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2814511
  • Наличие: Предзаказ
  • GTIN: 4017918156206
  • Цена указана за упаковку: 5 шт
